Tělocvičny při ZŠ v obci Svárov u Kladna

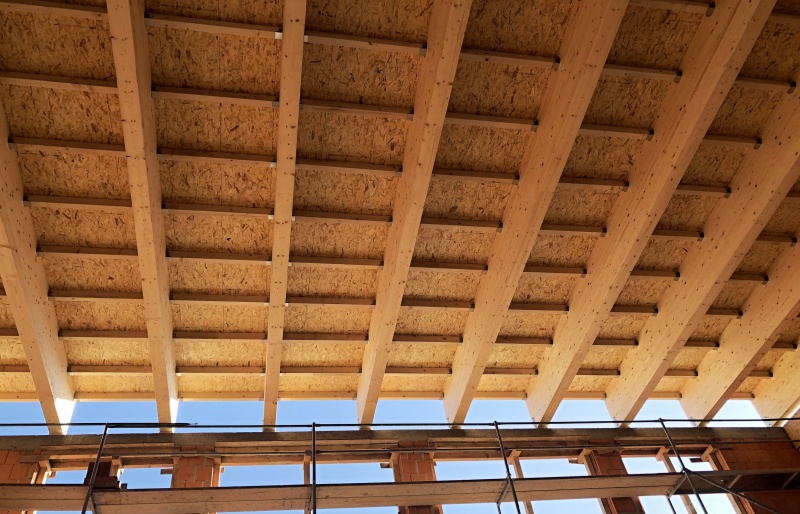

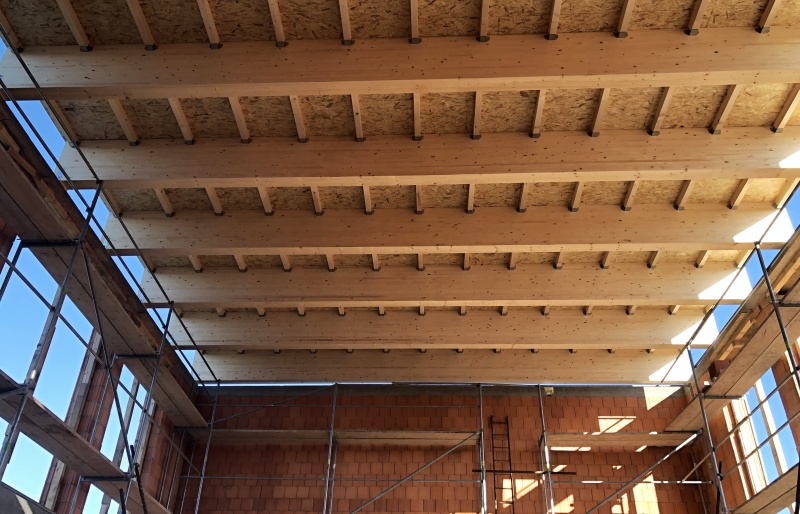

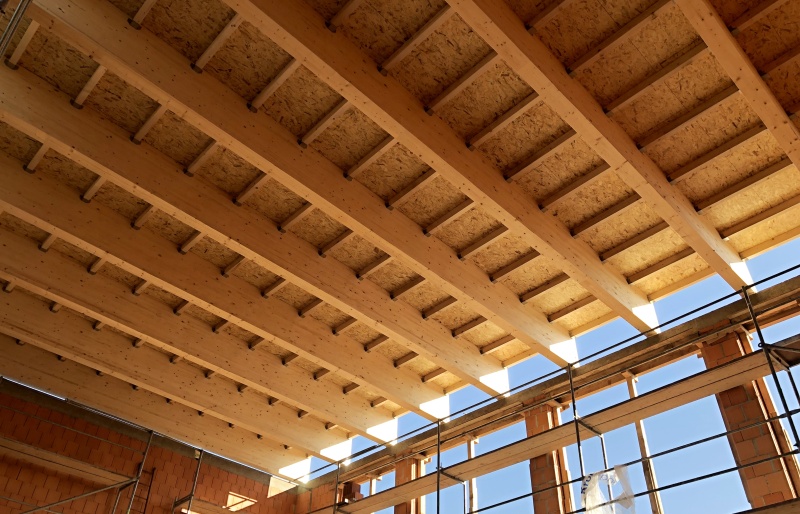

Realizovaná tělocvična při ZŠ a její střešní konstrukce byly předmětem naší dodávky. Nosná konstrukce je složena ze systému lepených dřevěných vazníků v přímém provední a řezaných v budoucnu nepohledových KVH hranolů. Na takto vytvořené ploše je jako záklop použita OSB deska, která zároveň spolupůsobí jako zavětroání ve střešní rovině.
Hlavní lepené vazníky jsou uloženy v osových vzdálenostech á 1,624 m a KVH ve vzdálenostech dle statiky pro pokládku OSB desek. Půdorysné rozměry tělocvičny jsou cca 14,7 x 10,6 m. Zajímavostí na této konstrukci je zatížení střechy. Muselo se zde při výpočtu statiky uvažovat se silným zatížením střechy dosti silnou vrstvou kačírku.

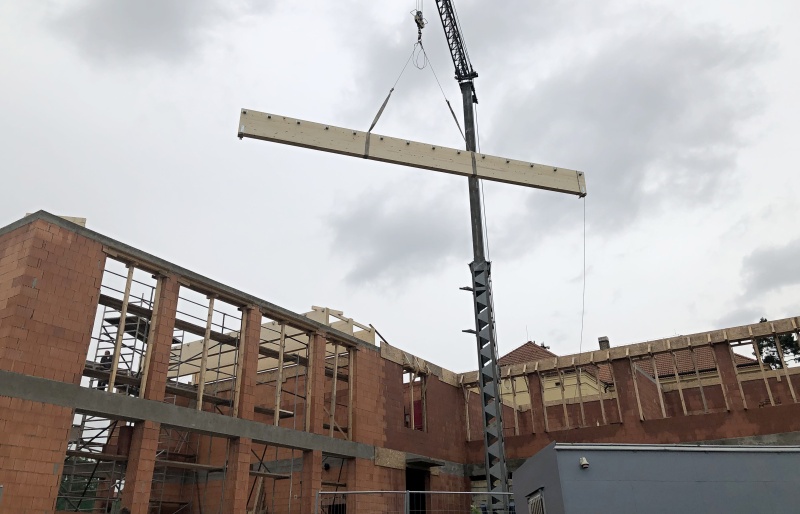

• Fotogalerie montáže konstrukcí :
