Tělocvična při ZŠ v Dražicích u Tábora

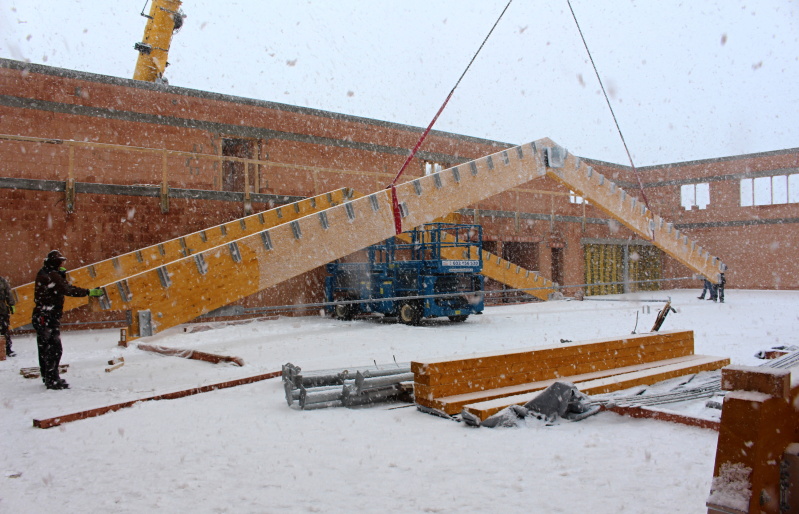

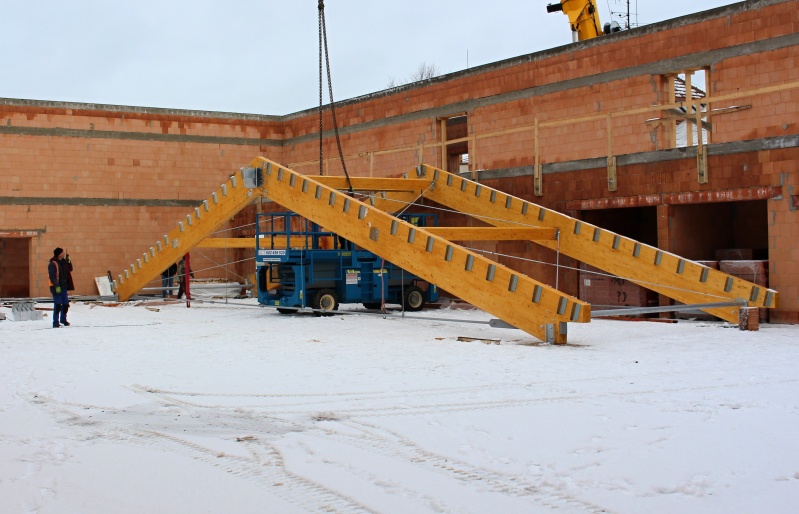

Montáž nosných střešních konstrukcí tělocvičny při ŽŠ v Dražicích u Tábora s následnou realizací střešního pláště byla zahájena v době s ne zrovna přívětím počasím. Jak je patrné z následující fotodokumentace, sníh a mráz doprovázel zahájení naši realizace.

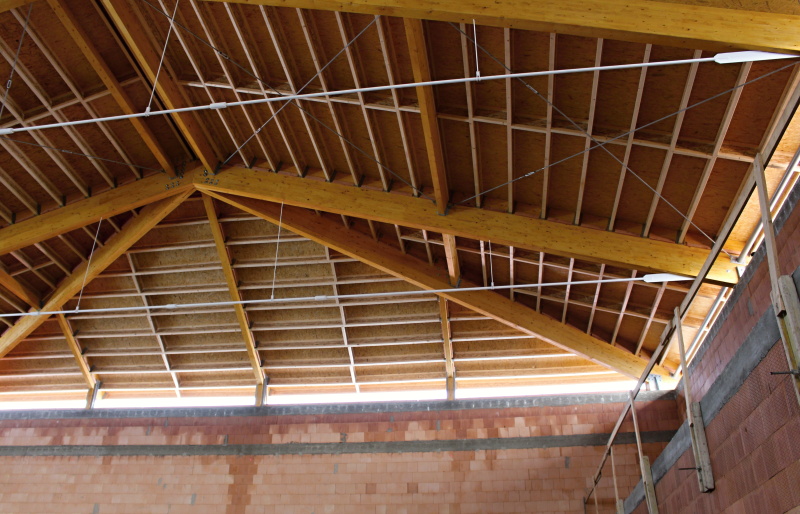

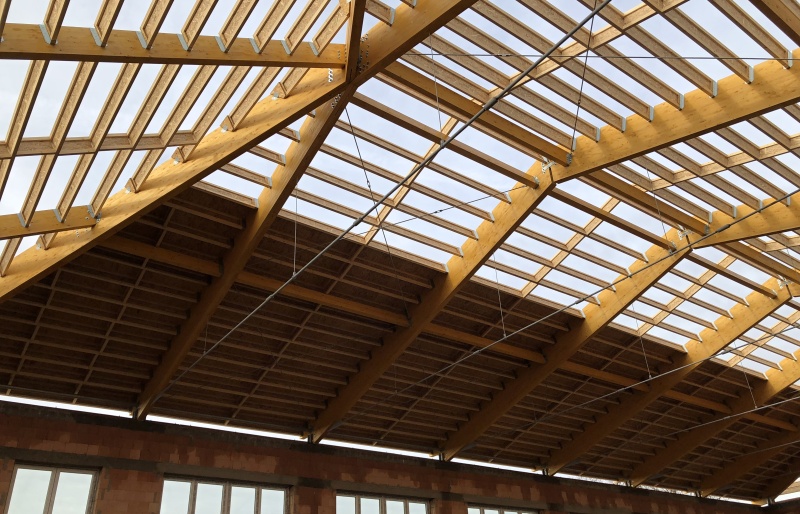

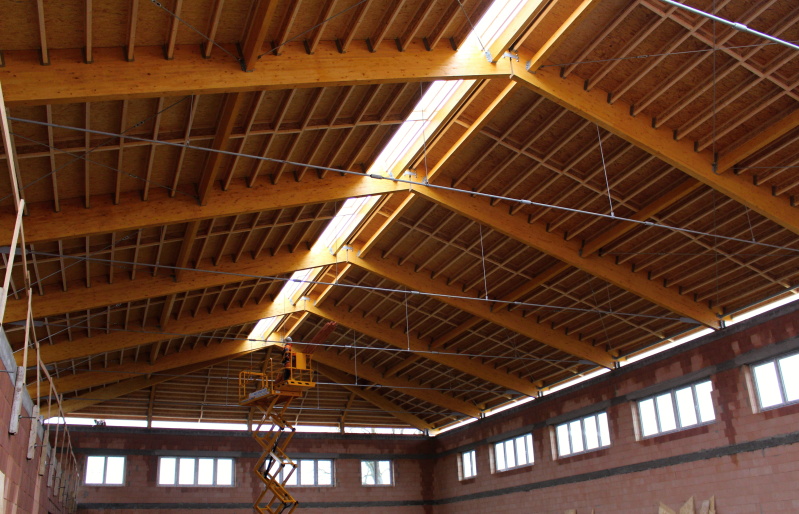

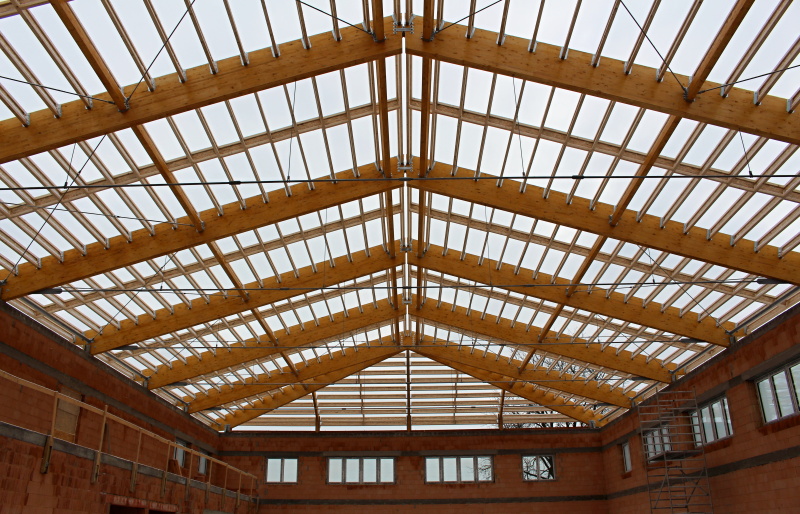

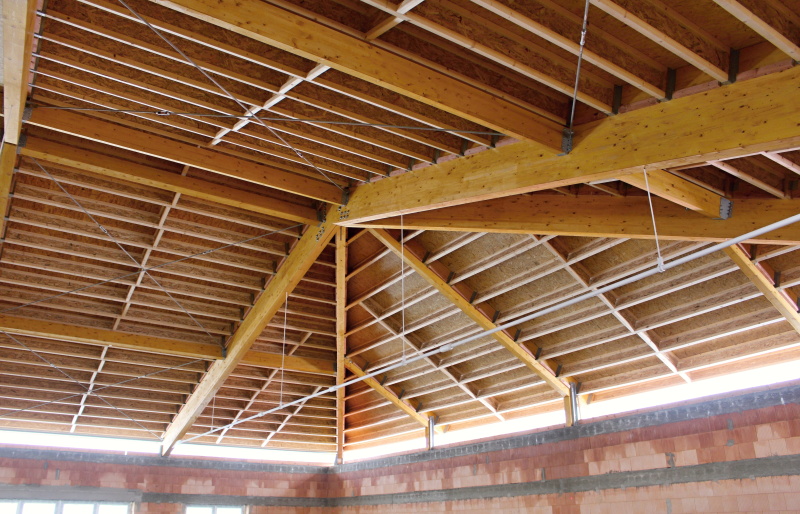

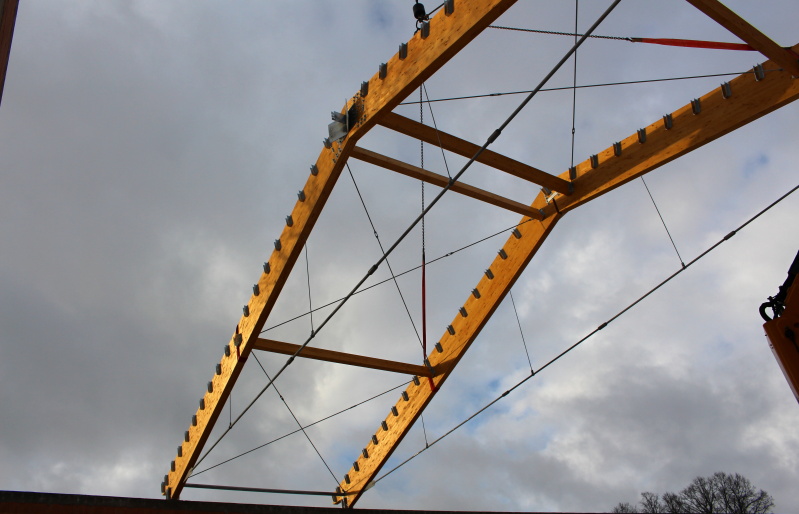

Lepené lamelové dřeva spolu s ocelovým táhlem tvoří valbovou konstrukci pro zastřešení tělocvičny o půdorysných rozměrech cca 38,4 x 22,7 m. Vnitřní sedlové vazníky na rozpětí 21,2 m a s roztečí 5,3 a 5,2 m jsou doplněny v nároží o lepené nosníky vytvářející valbovou konstrukci. U těchto valbových nosníků je uvažováno ve vrcholu s momentovým spojem a ne s kloubovým uložením, jako mají vnitřní sedlové nosníky.

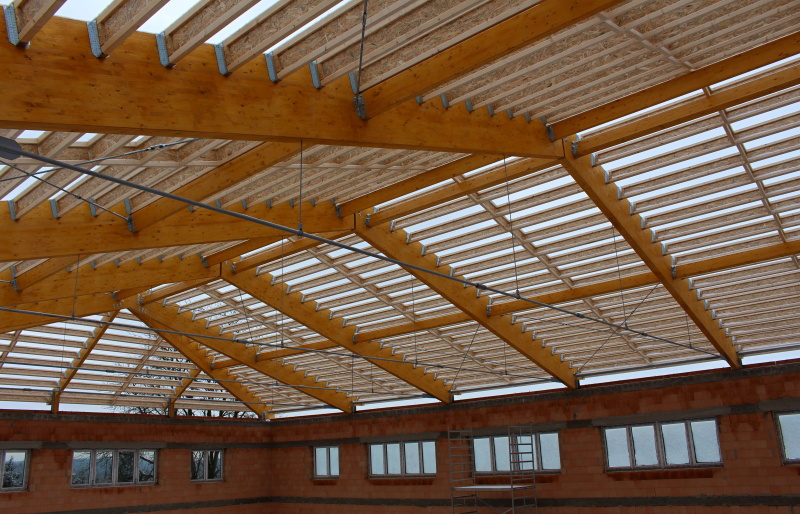

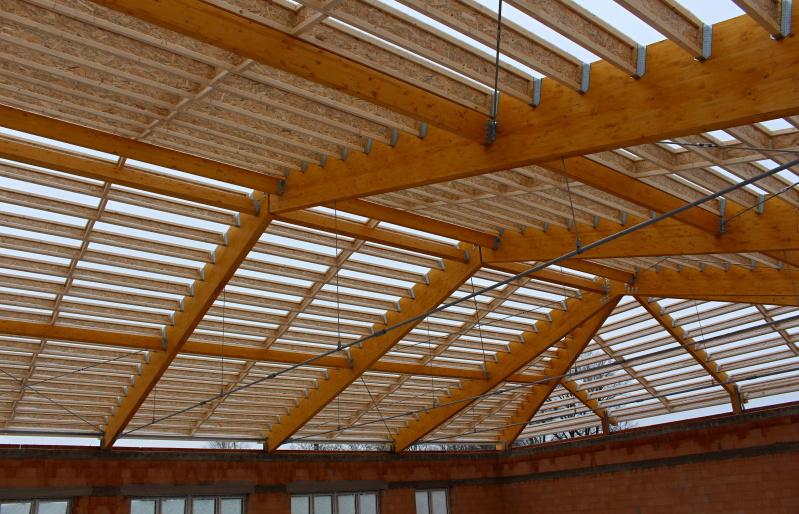

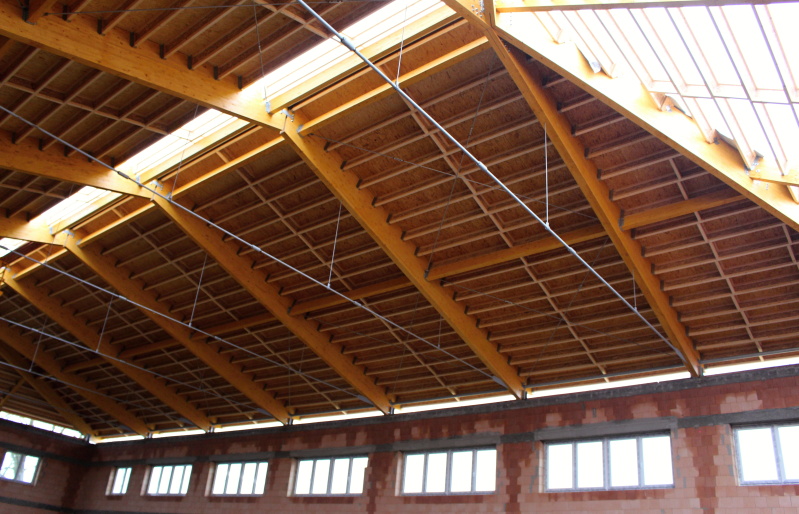

Pro konstrukci střešního pláště jsou použity jako krovy " I " nosníky, které mají horní a spodní pásnici z lepených KVH hranolů 60/60 mm a stojinu z OSB desek tl. 10 mm. Na takto vytvořené konstrukci krovů je zespoda i seshora aplikována OSB deska, která vytváří uzavřený prostor pro foukanou tepelnou izolaci. Ostatní části střešního pláště jsou klasické vytvářející odvětrávanou střechu.

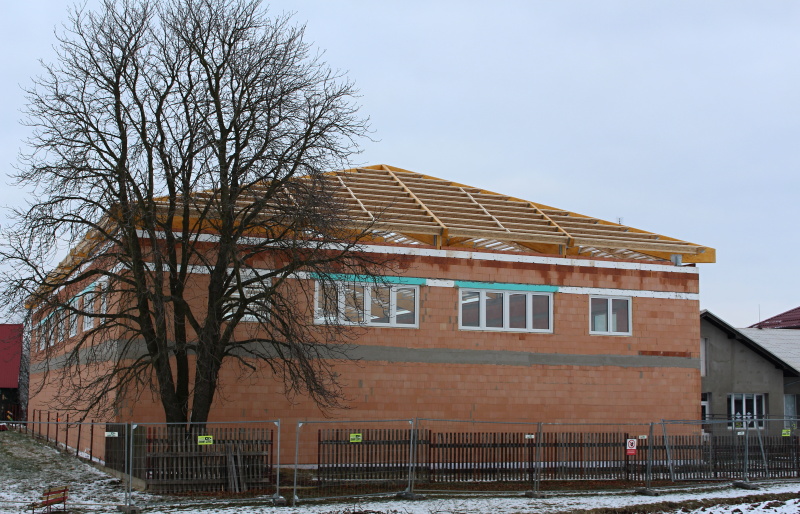

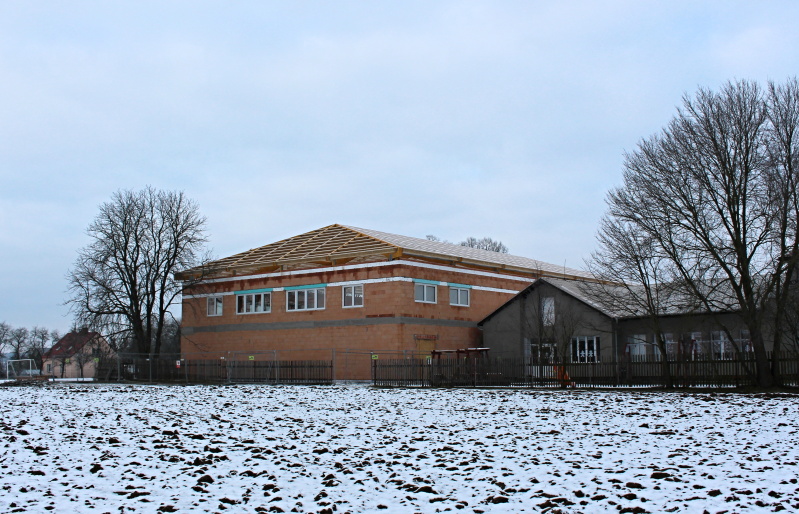

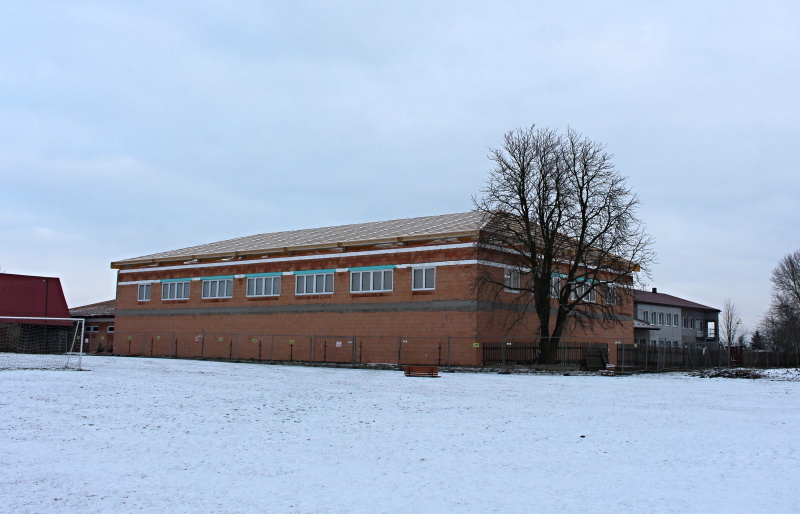

  • Fotodokumentace montáže střešních konstrukcí :




Termín realizace : prosinec r. 2017 - leden r. 2018
