Střešní konstrukce kravína v Konětopech

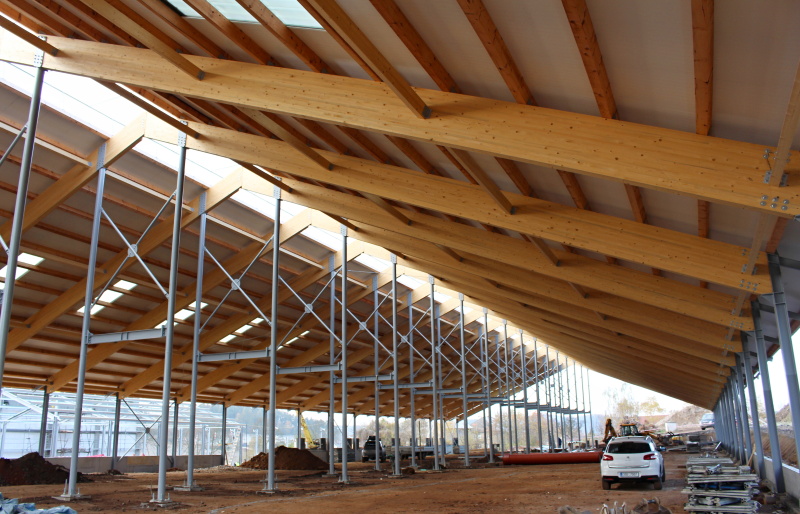

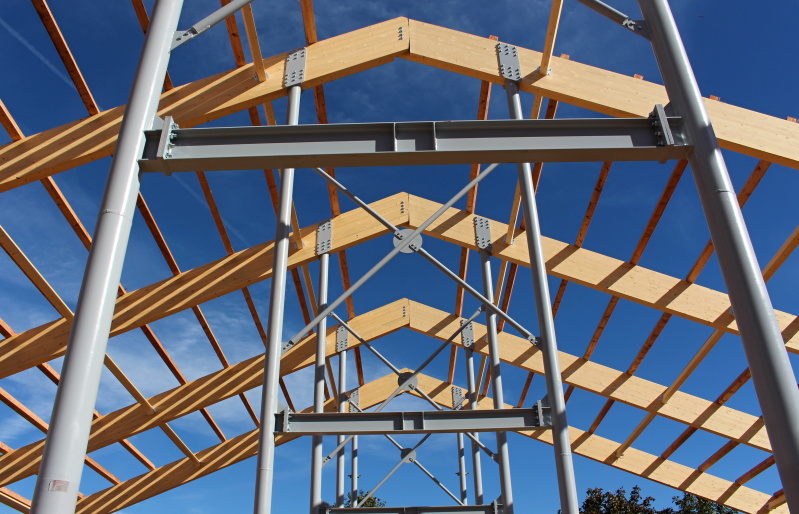

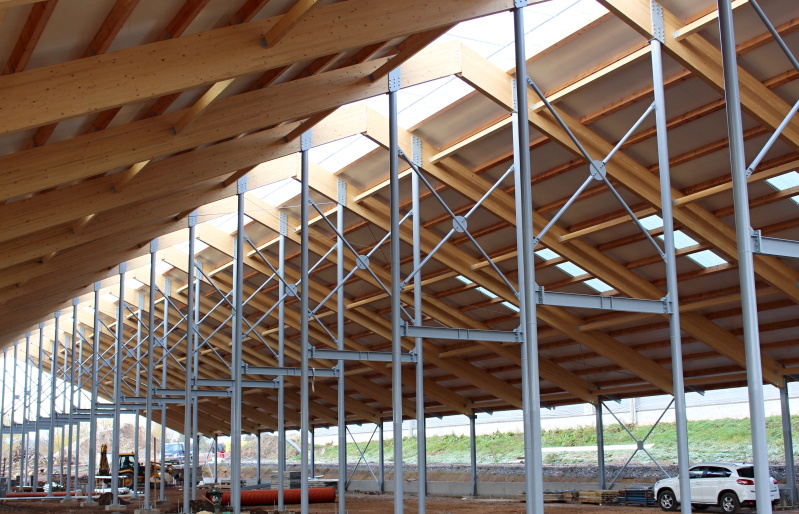

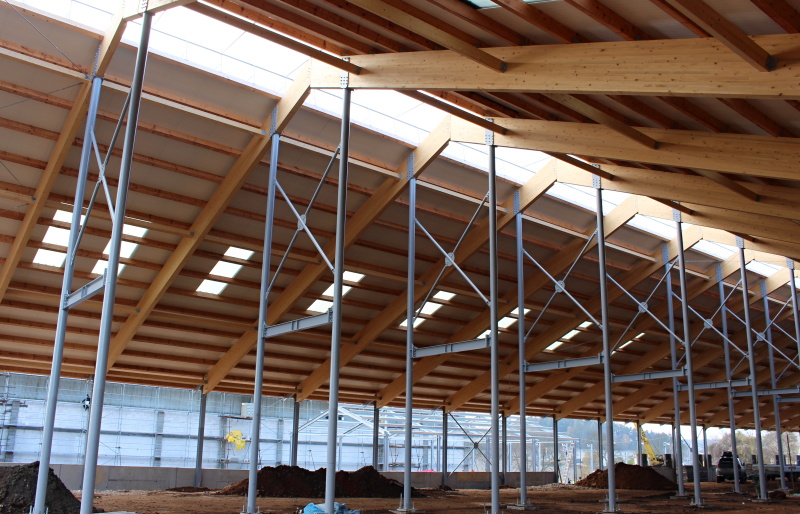

Nosná konstrukce objektu kravína je realizována pomocí ocelových sloupů a střešních dřevěných lepených vazníků v přímém provedení. Z hlediska tuhosti střešní konstrukce je nosný systém lepených vazníků doplněn o lepená ztružidla, která jsou navíc v několika polích opatřena křížnými ocelovými zavětrovacími táhly.

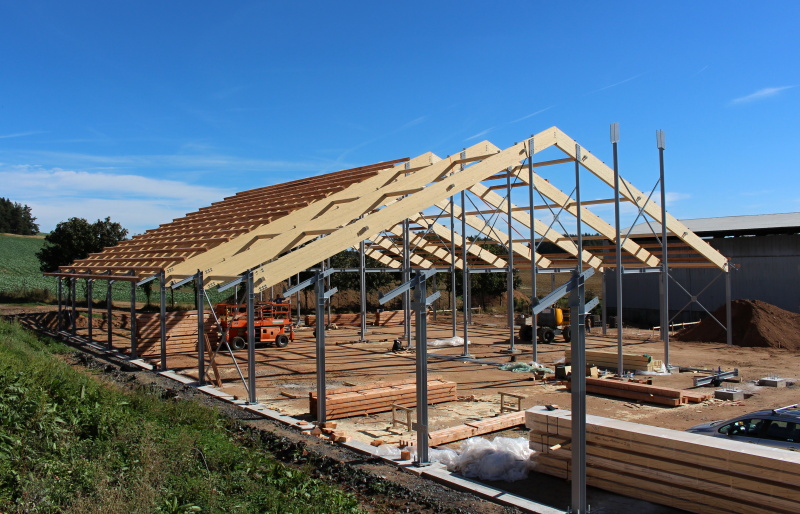

Na takto vytvořené střešní nosné konstrukci leží řezané krokve po vlašsku. Půdorysné rozměry kravína jsou cca 90 x 33 m. Lepené lamelové dřevo je jakosti GL 24h. Materiál, ze kterého jsou vylepeny vazníky, je smrk, v našem případě v nepohledové - průmyslové kvalitě. Krokve po vlašsku jsou z řezaného nehoblovaného smrkového dřeva. Celá dřevěná konstrukce je zrealizovaná předevšim z pohledu budoucího použití a rovněž tak s přihlédnutím k ekonomii stavby, k realizačním nákladům..

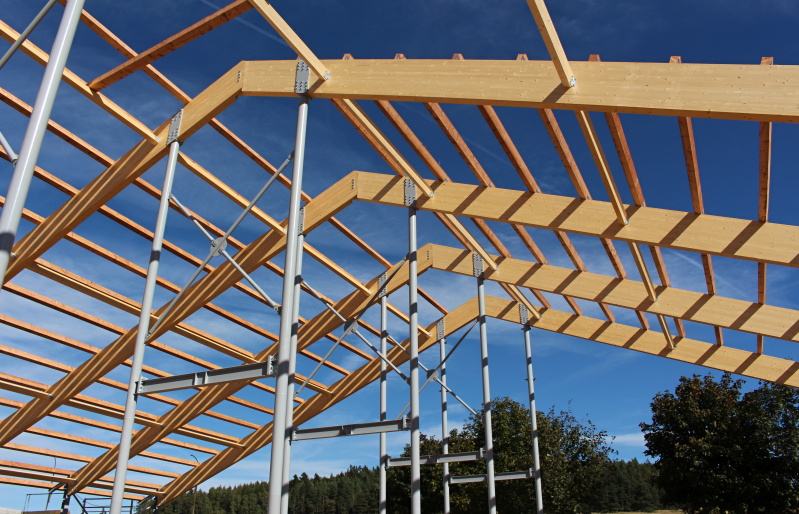

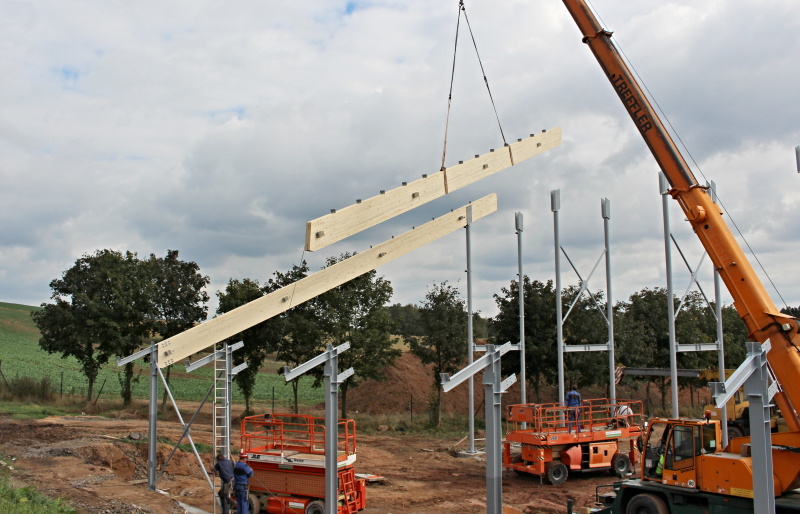

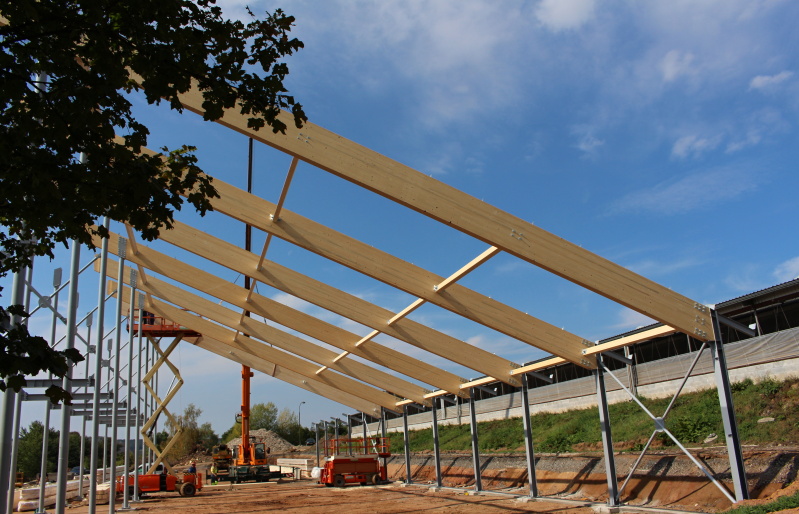

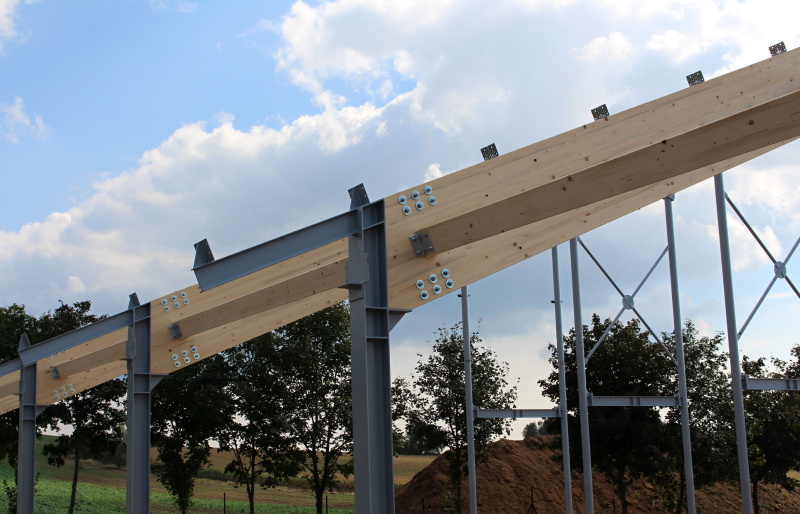

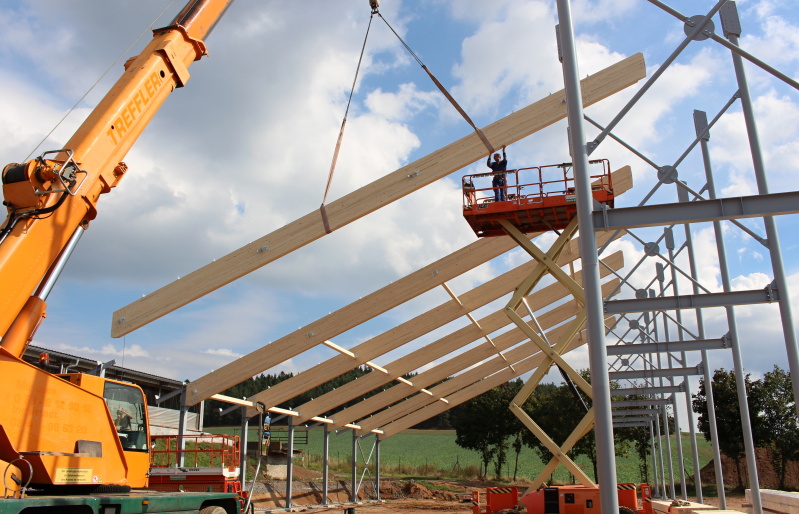

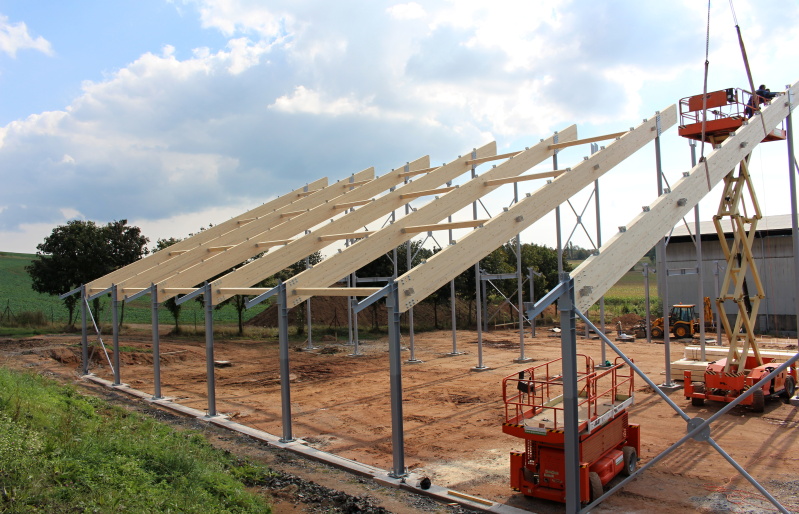

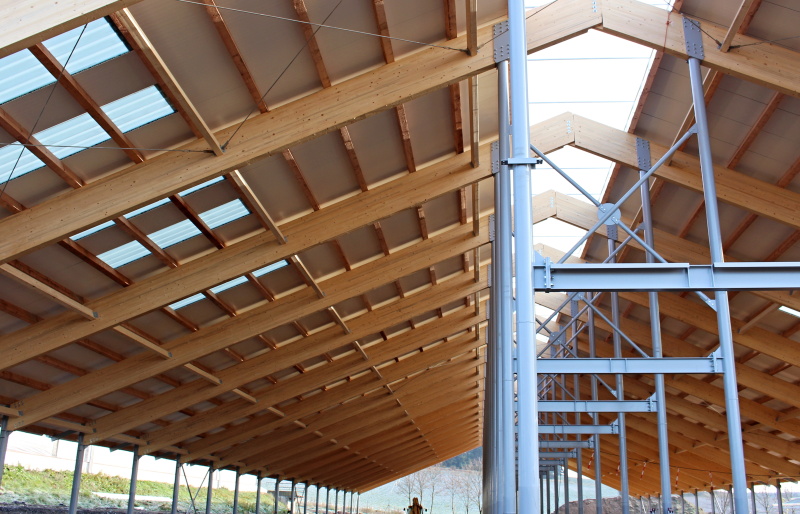

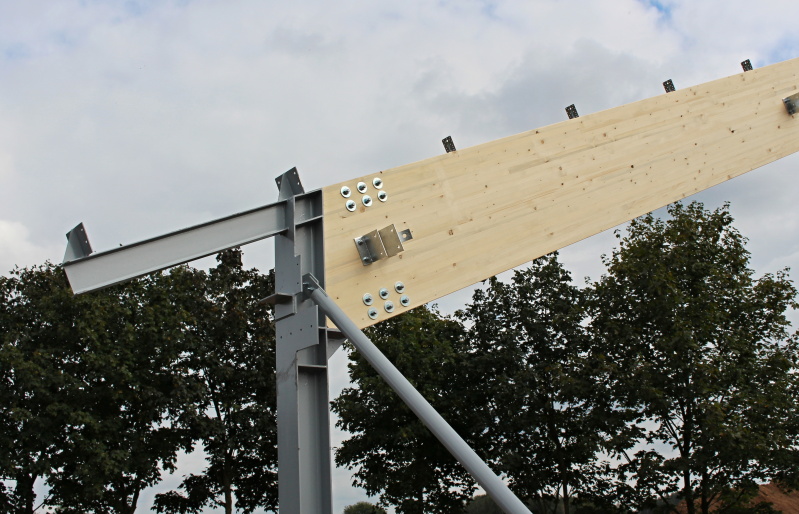

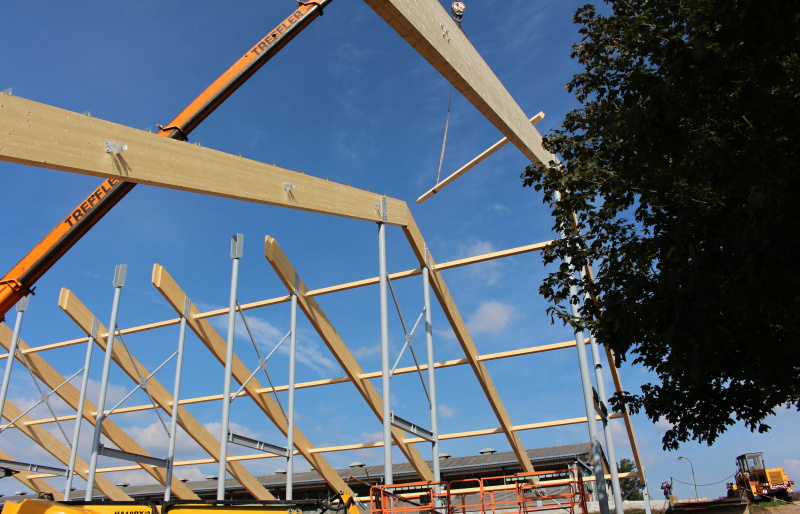

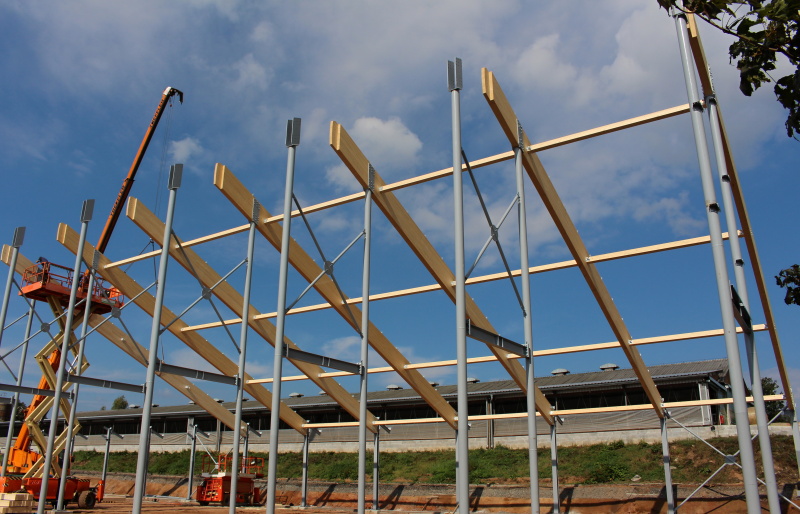

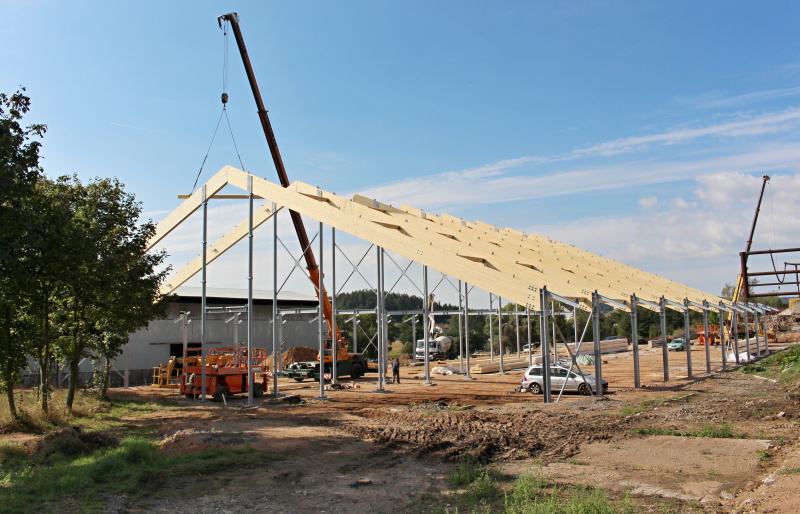

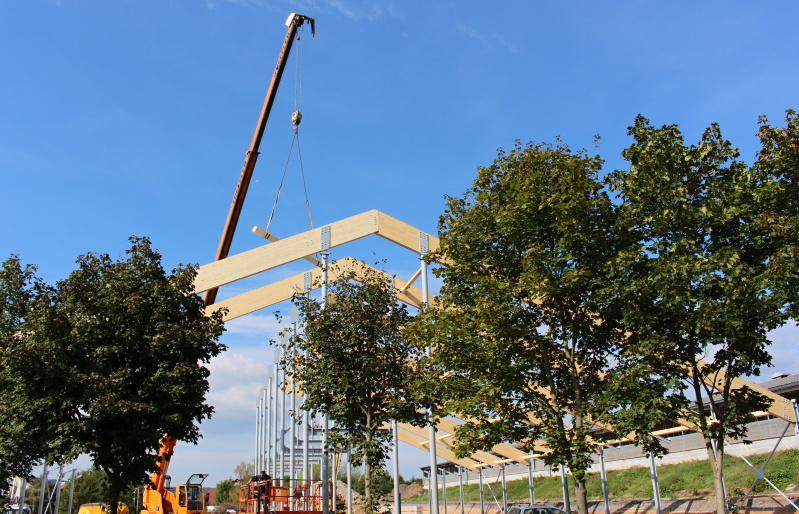

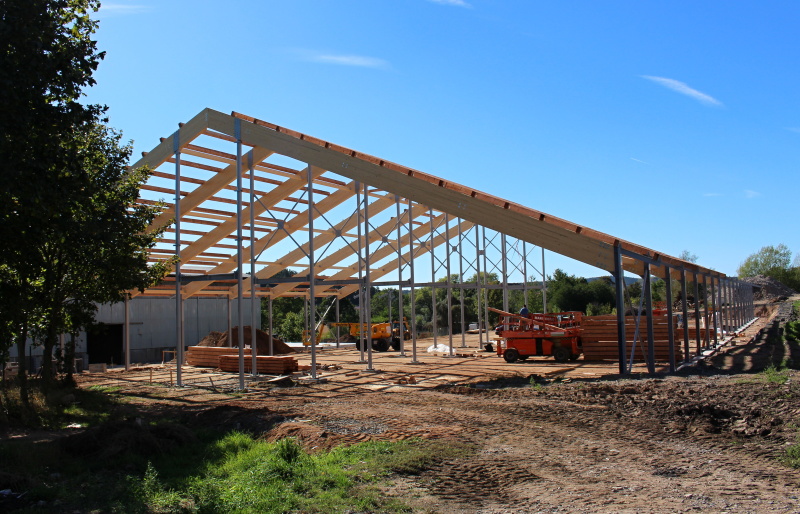

• Fotogalerie montáže dřevěných konstrukcí :
