Přístavba sport. haly ve Švihově u Klatov

Budova sportovní haly je koncipovaná jako tvarově jednoduchá stavba na půdorysu obdélníku o rozměrech 37,8 x 19,6 m. Je kryta pultovou střechou s malým sklonem svažujícím se západním směrem.

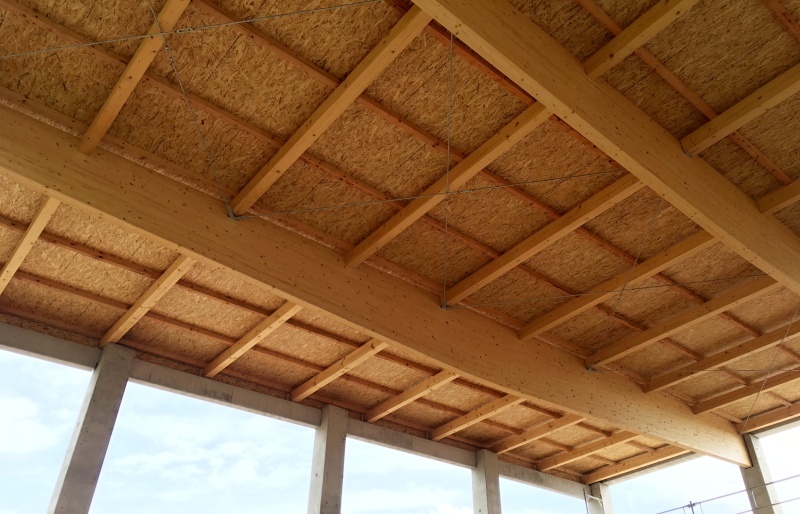

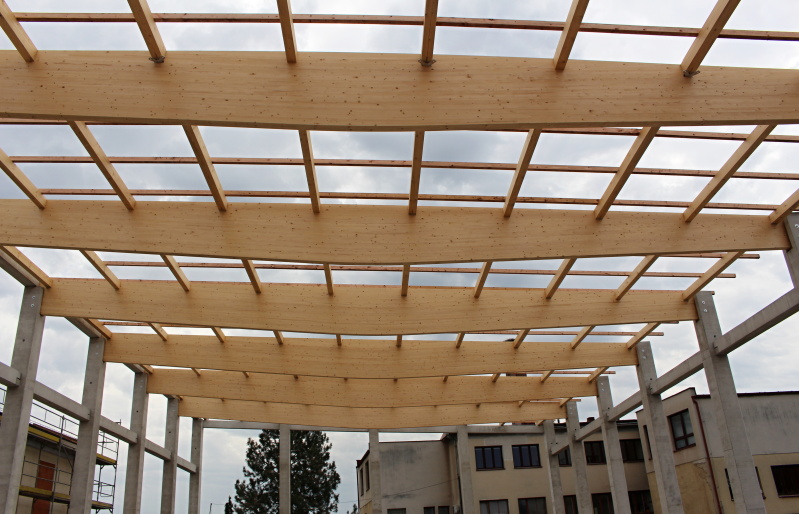

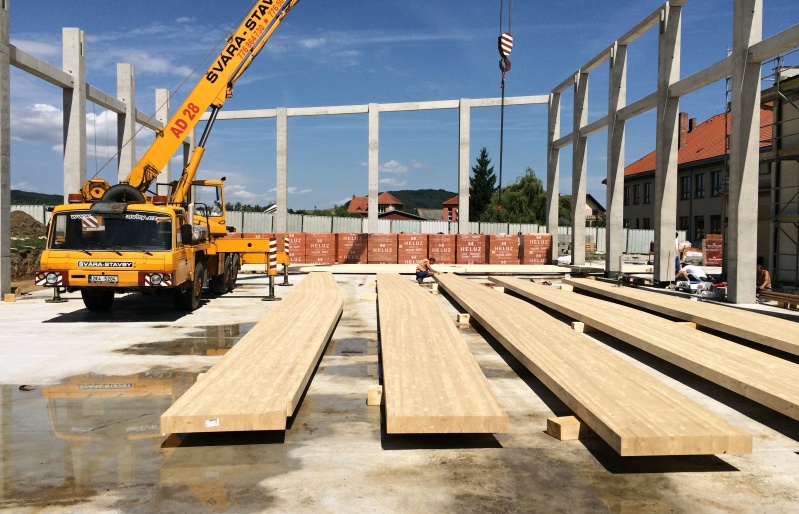

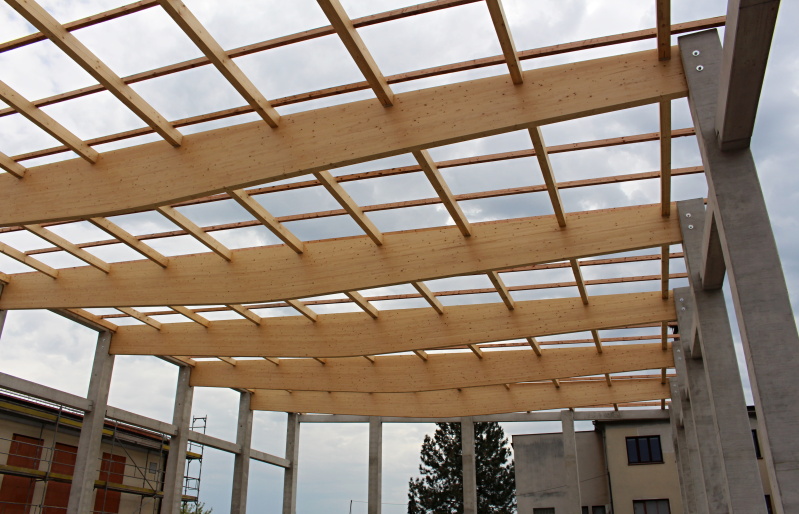

Střešní nosná konstrukce je tvořena dřevěnými plnostěnými vazníky, které mají tvar označovaný v některých zemích ( např. Rakousko a Německo ) jako " Fischbinder ". Jedná se o lepené dřevěné vazníky se spodní pásnicí obloukovou s horní hranou přímou. Osové vzdálenosti vazníků jsou dány roztečí železobetonových sloupů, v našem případě je to 4650 mm. Konstrukce je doplněna krokvemi po vlašsku, které někde působí současně jako ztužidla. Dále krokve po vlašsku působí proti klopení plnostěných lepených vazníků. Na takto vytvořené nosné dřevěné konstrukci jsou kolmo na krokve po vlašsku uloženy nosné dřevěné hranoly, na kterých je ze shora položen záklop z OSB desek tl. 25 mm.
Z hlediska architektonického jsou lepené dřevěné vazníky a krokve po vlašsku ošetřeny impregnačním prostředkem a lazurovacím bezbarvým vodou ředitelným lakem. Dřevěné konstrukce tudíž zůstávají ve svém přírodním vzhledu. Ocelové prvky jsou zinkovány.

  • Fotodokumentace střešních konstrukcí


Termín realizace : srpen r. 2017
