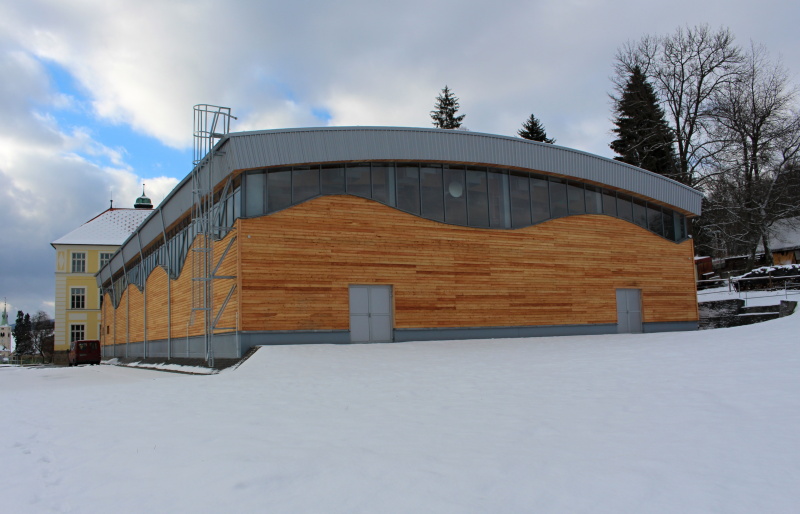

MULTIFUNKČNÍ HALA v KAŠPERSKÝCH HORÁCH
Nosnou konstrukci střechy na multifunkčním objektu o půdorysných rozměrech cca 51 x 25,5 m, která je realizován především jako tělocvična u základní školy v Kašperských Horách na Šumavě,

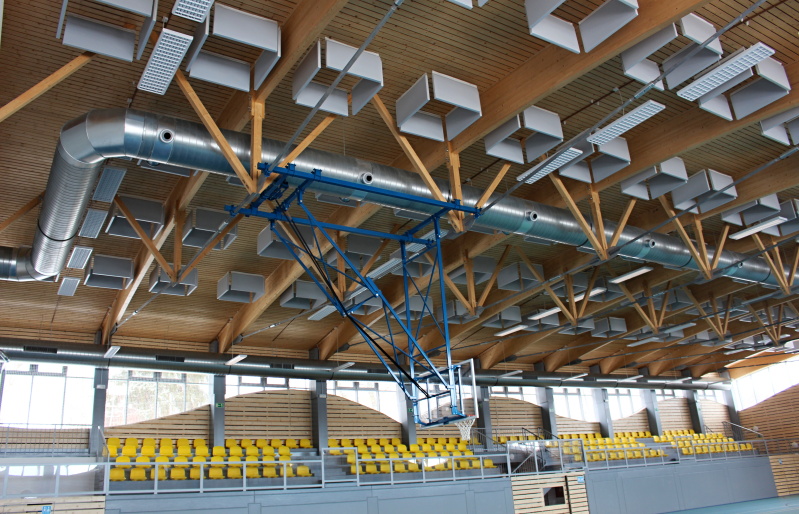

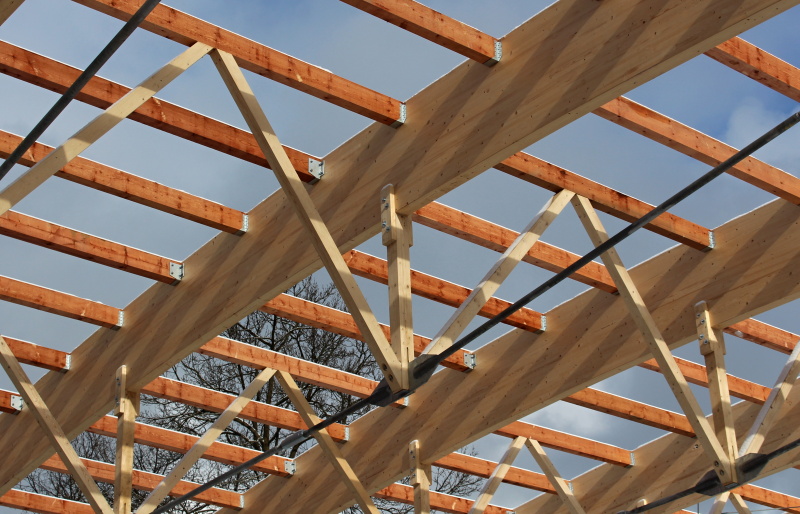

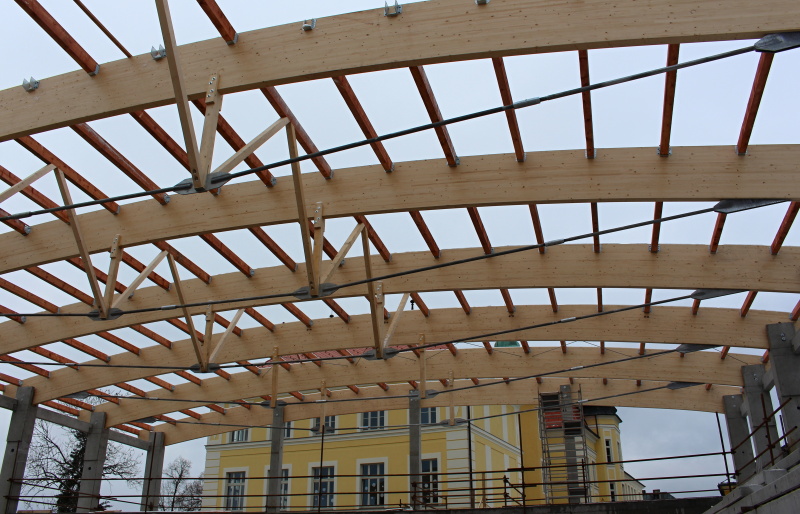

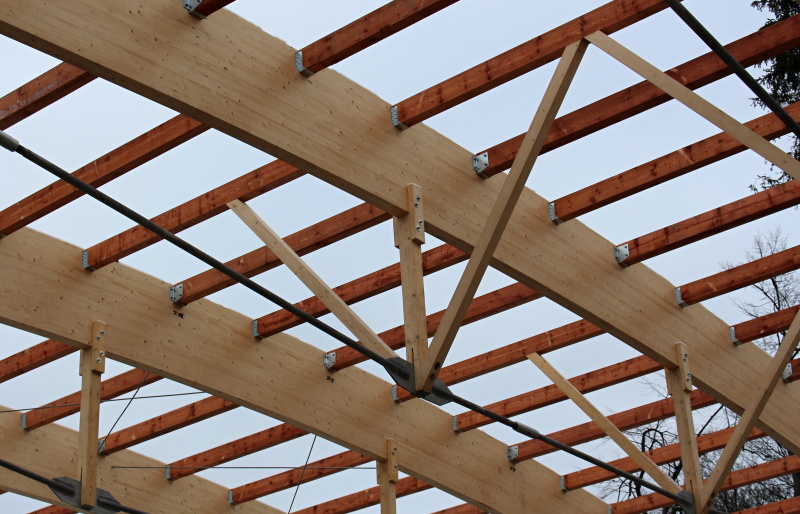

tvoří lepené obloukové vazníky s ocelovým táhlem a s dřevěnou vzpěrou. Osová vzdálenost takto vytvořených vzpínadlových vazníků je 4,2 m. Celá nosná konstrukce je doplněna o řezané krovy po vlašsku, které jsou zapuštěny mezi vazníky. Část těchto krovů vytváří současně ztužidla ve střešní rovině.
Navržená
konstrukce střechy
má minimální nadvýšení lepených vazníků a to
cca 1,2 m. Z tohoto důvodu je spád střechy minimální a tím je současně dán
vysoký požadavek na hydroizolační vlastnosti střešního pláště, na jeho odvětrání a na případný odvod kondenzátu ze střrešního pláště vznikající na vnitřní straně trapézového plechu.
Odvětrávaný
střešní plášť, který včetně definitivní krytiny naše spol. dodávala,
má částečně
tepelnopu izolaci vkládanou mezi kroke a
částečně jako

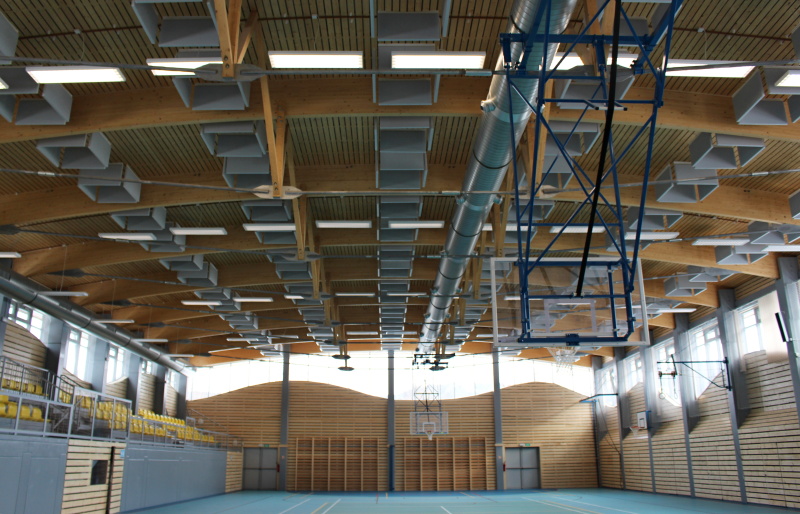

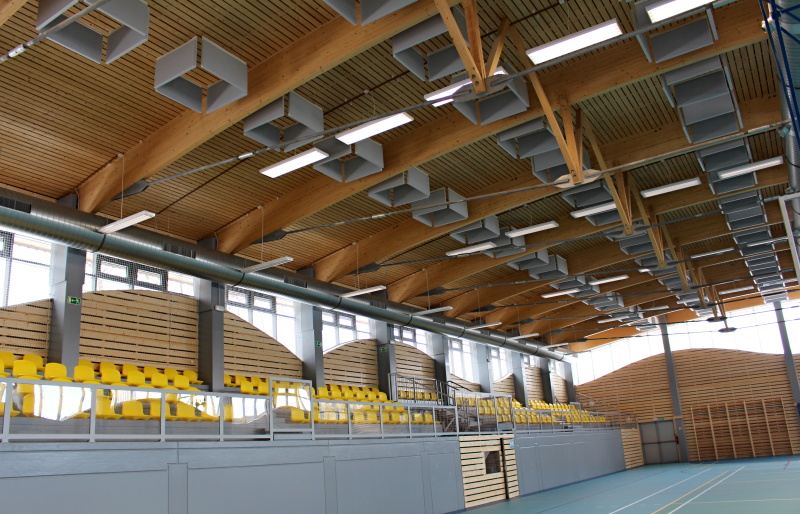

nadkrokevní izolaci. Nad vlastní tepelnou izolací je aplikovám celoplošný dřevěný záklop, pojistná hydroizolační folie, systém kontralatí a latí s definitivní střešní krytinou. V našem případě je použit trapézový plech kladený po spádu do oblouku. Na vnitřní části střešního pláště je parotěsná folie a trojtraně hoblovaná prkna kladená z důvodu akustiky s mezerou.
-

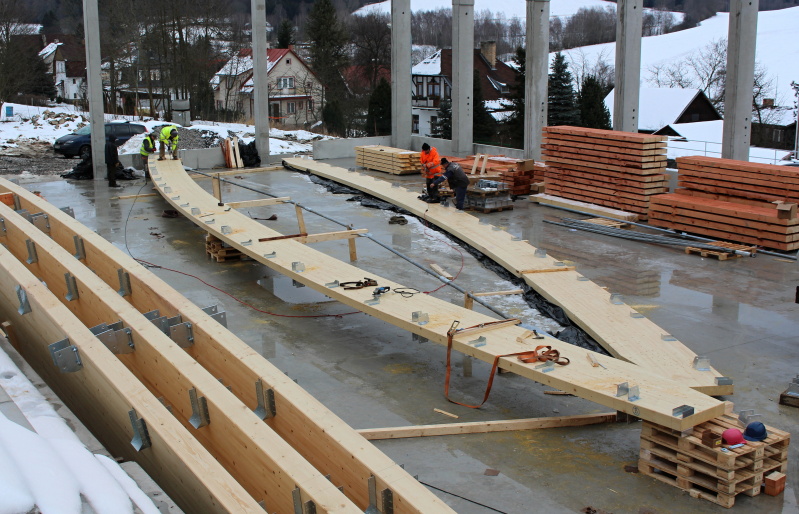

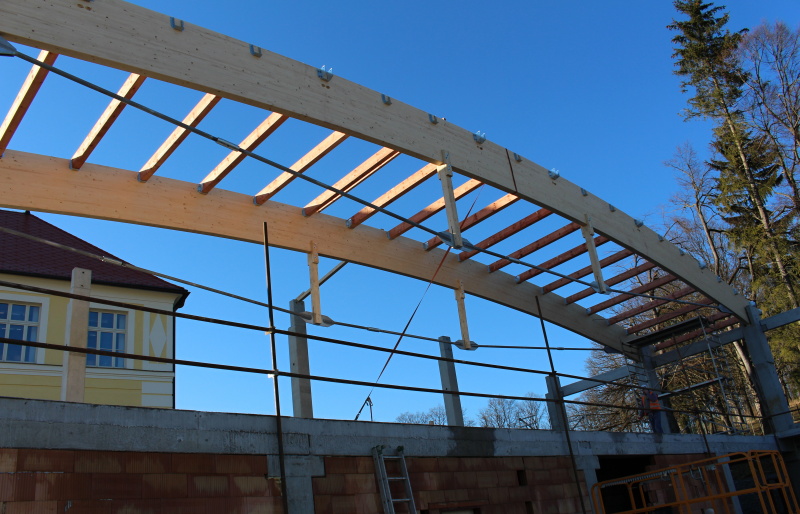

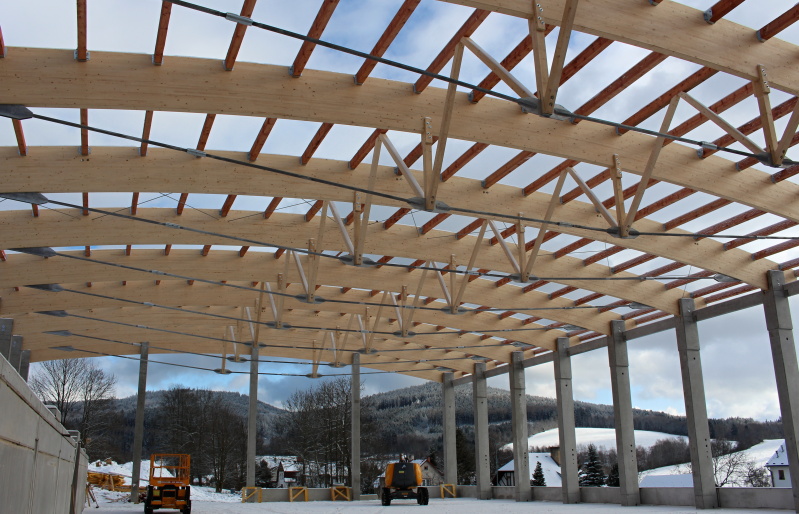

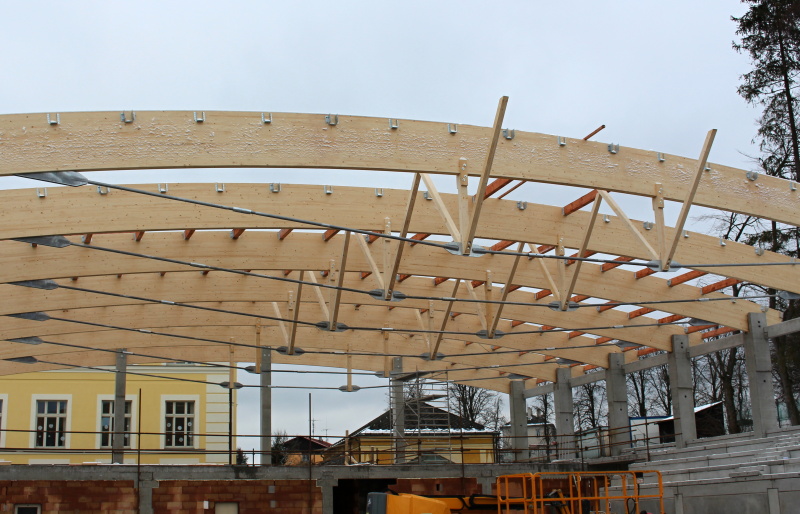

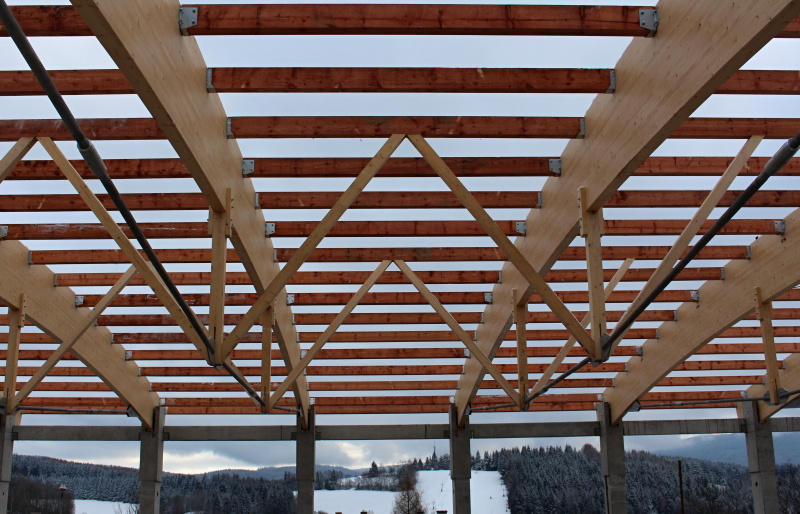

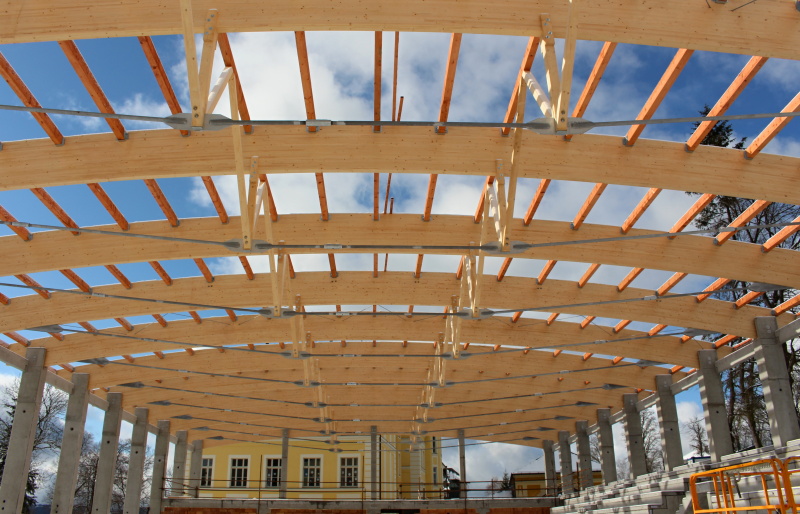

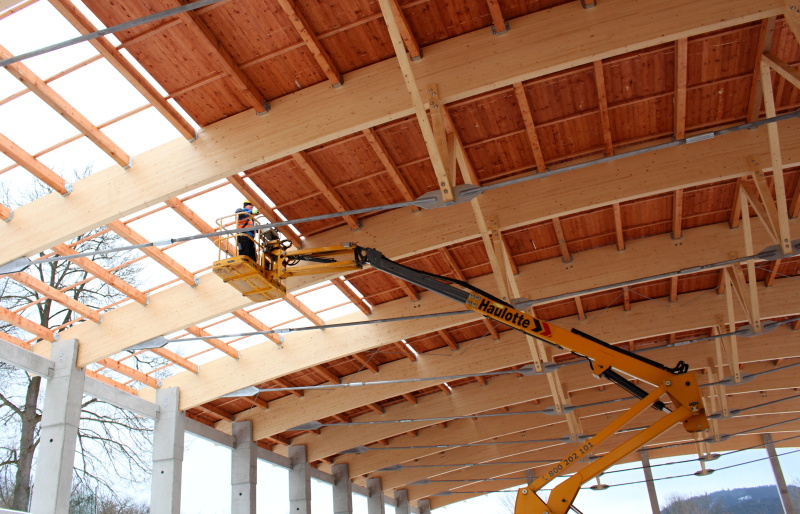

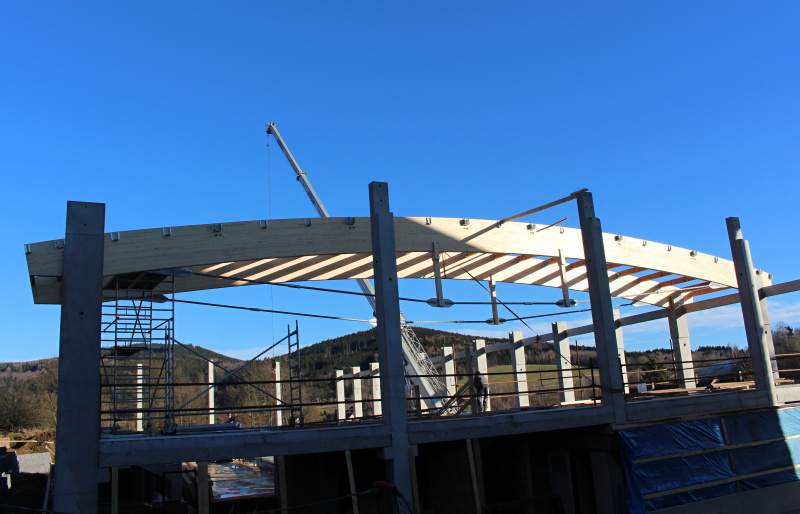

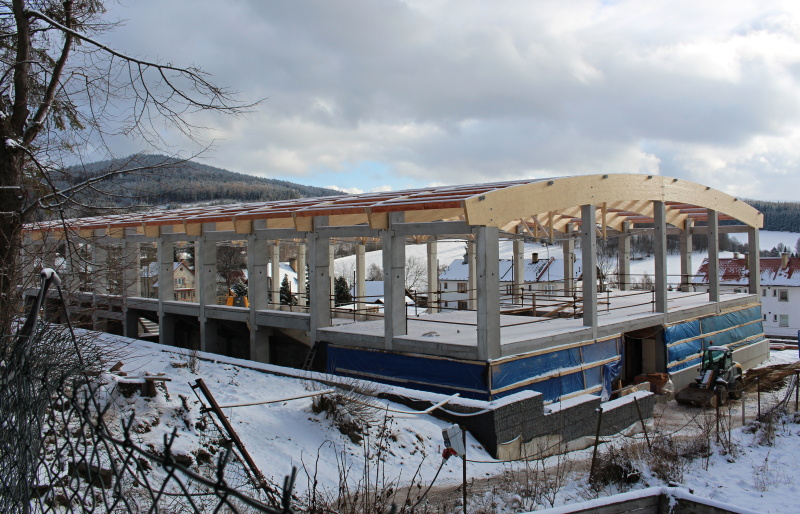

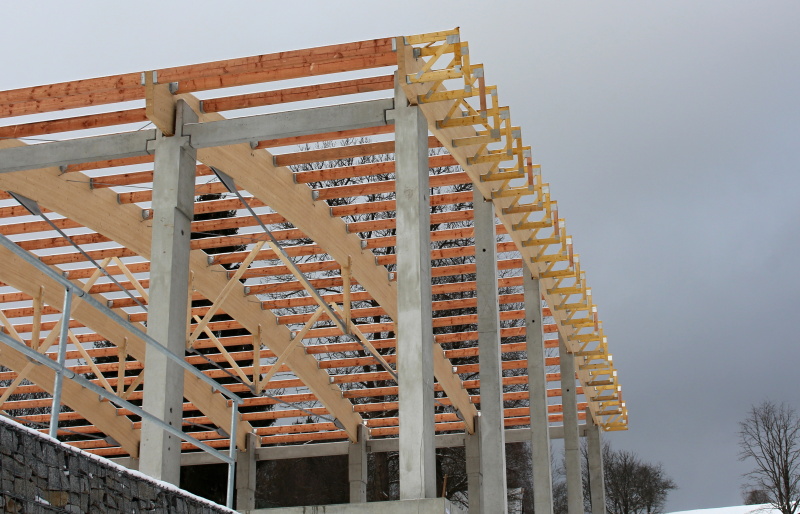

Fotogalerie montážních prací :
![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/01_Montaz_NK.JPG)
![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/02_Montaz_NK.JPG)
![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/03_Montaz_NK.JPG)
![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/04_Montaz_NK.JPG)
![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/05_Montaz_NK.JPG)
![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/06_Montaz_NK.JPG)
![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/07_Montaz_NK.JPG)
![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/08_Montaz_NK.JPG)
![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/09_Montaz_NK.JPG)

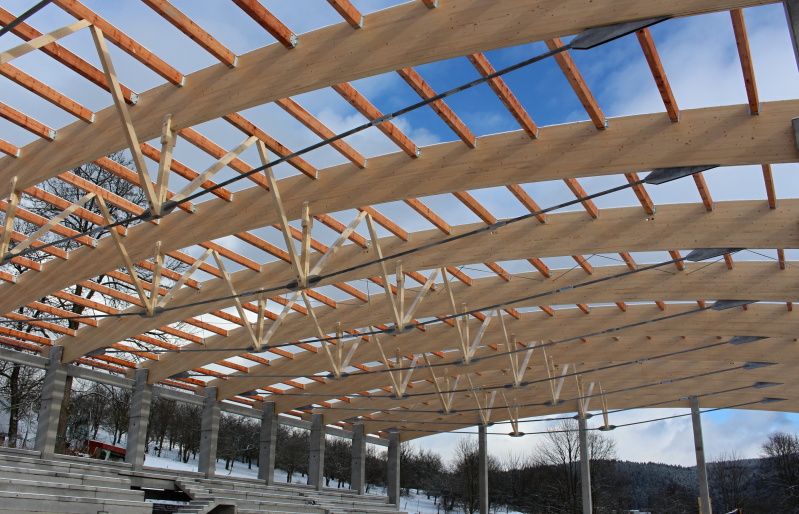

![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/10_Montaz_NK.JPG)
![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/11_Montaz_NK.JPG)

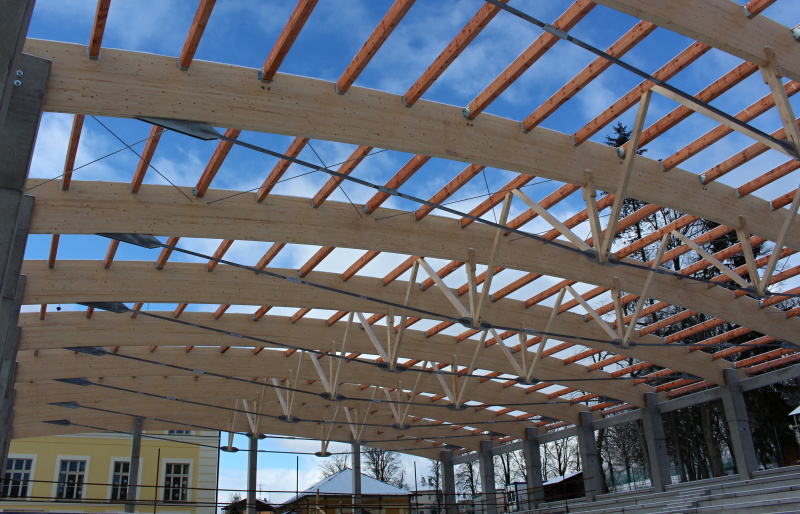

![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/12_Montaz_NK.JPG)
![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/13_Montaz_NK.JPG)
![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/14_Montaz_NK.JPG)
![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/15_Montaz_NK.JPG)

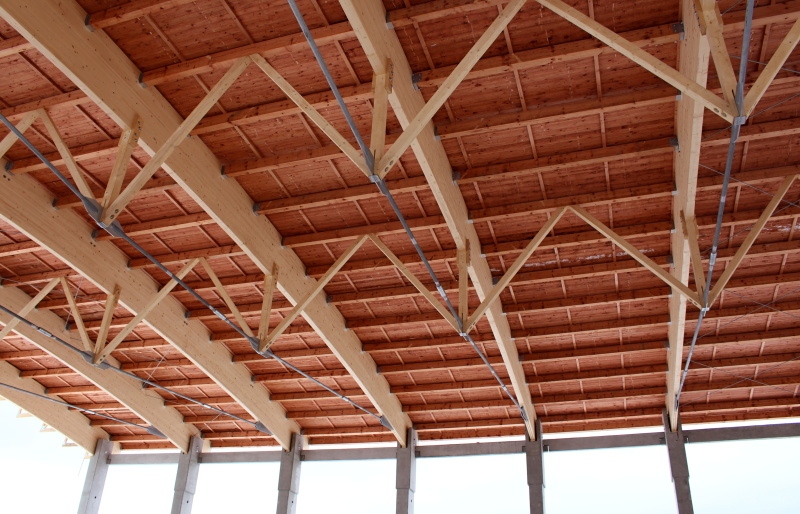

![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/16_Montaz_NK.JPG)
![](/files/thumbs3/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/17_Montaz_NK.JPG)

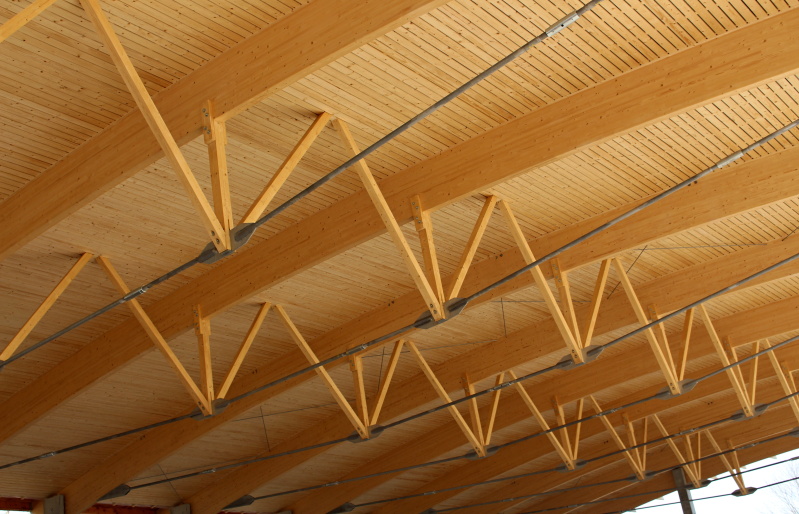

![](/files/thumbs5/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/18_Montaz_podhledu.JPG)

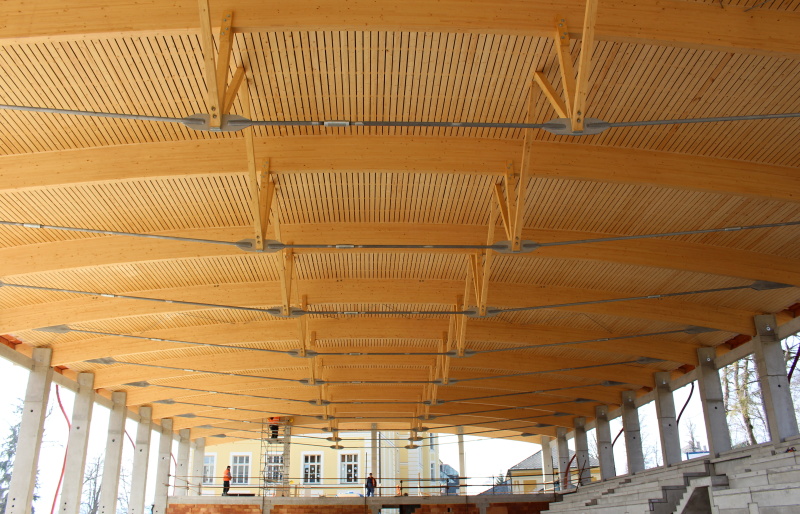

![](/files/thumbs5/gallery/stavby/r._2015/Telocvicna_Kasperske_Hory/Montaz_DK/19_Montaz_podhledu.JPG)
Termín realizace : leden 2015 - březen 2015 (předpokládaný termín z SoD)
