Lávka přes Ohři v Chebu

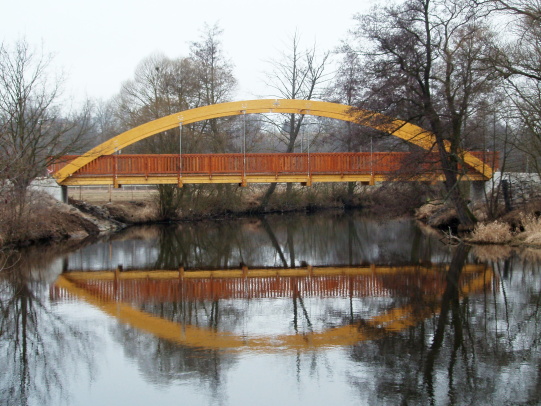

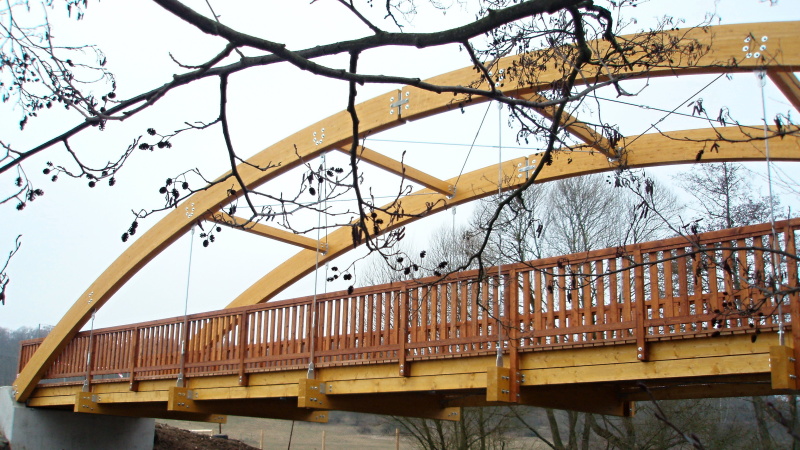

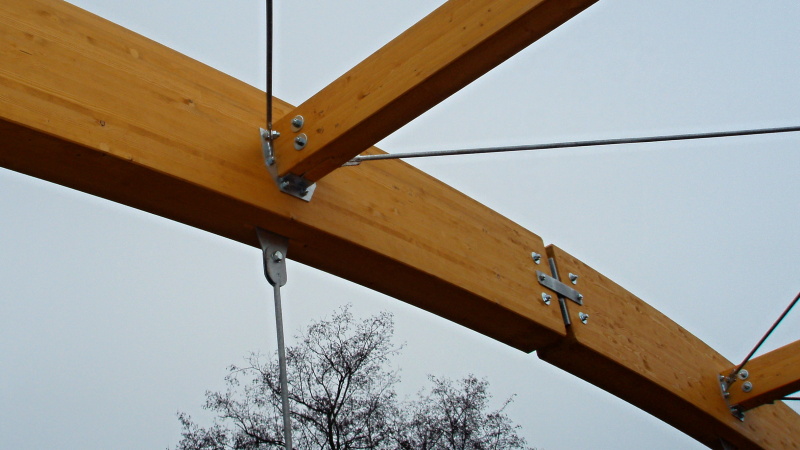

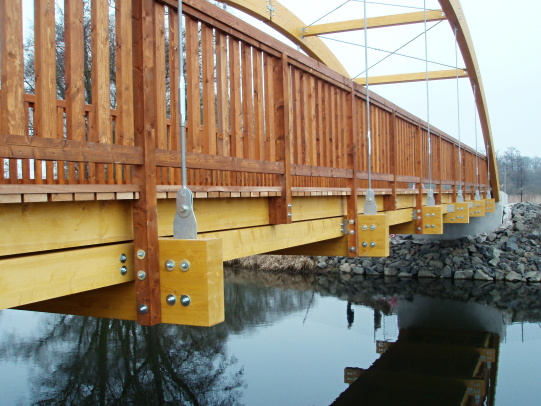

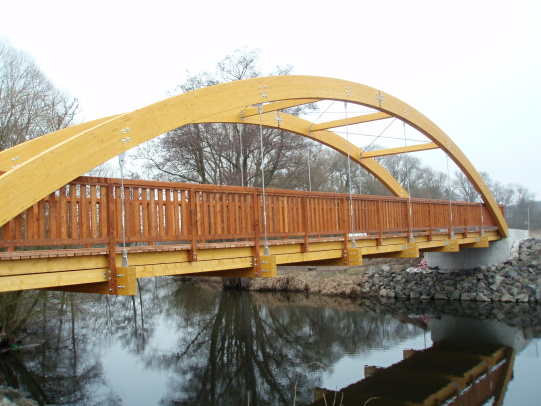

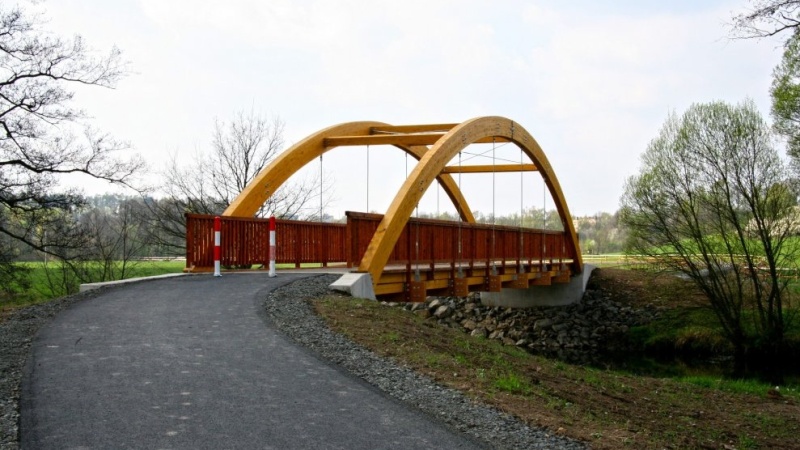

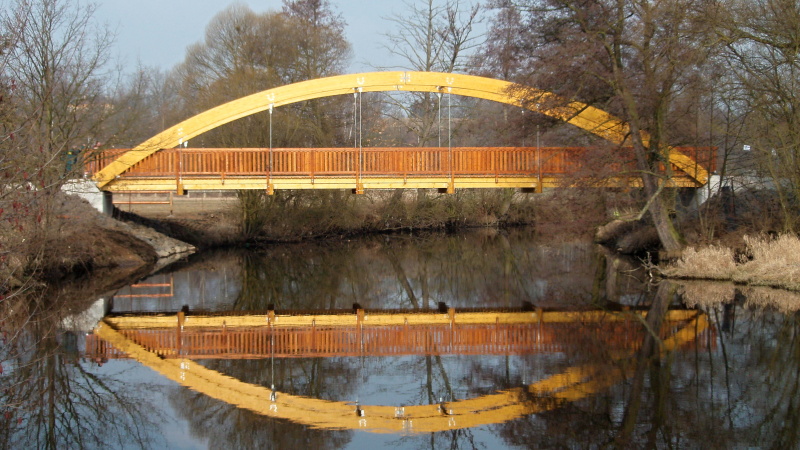

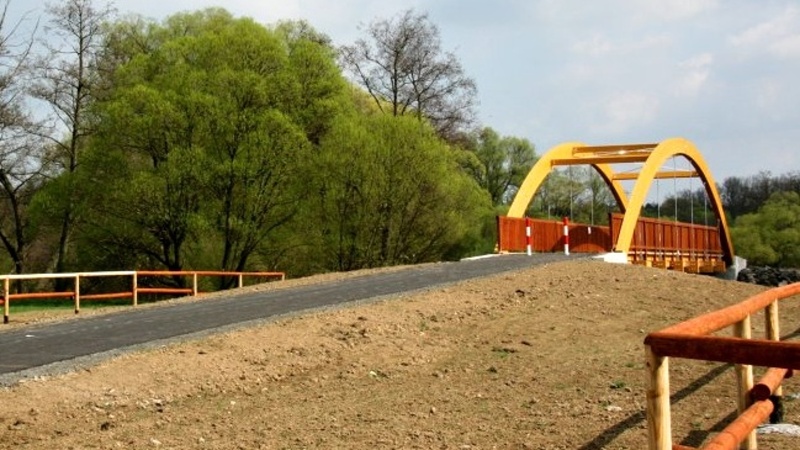

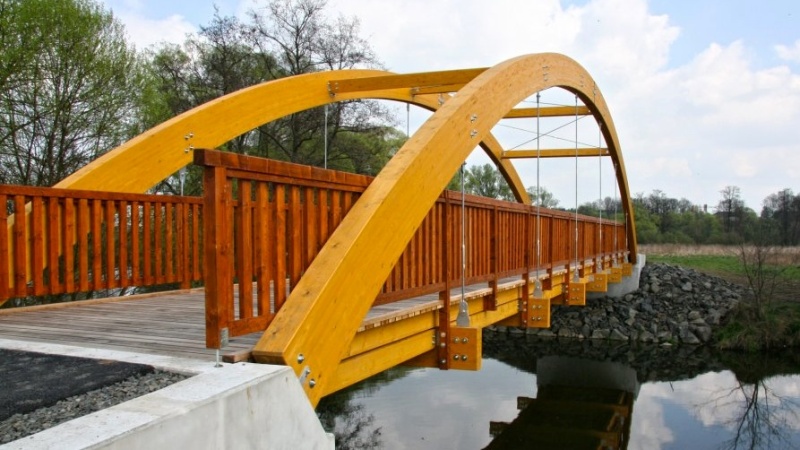

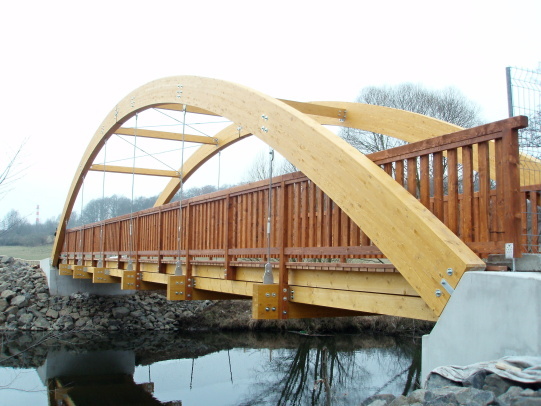

Dřevěná lávka na cyklostezce mezi Chebem a Sokolovem je dlouhá něco málo přes 28 m s průchozí šířkou 3,65 m. Hlavním nosným prvkem jsou trojkloubové obloukové nosníky s konstantním průřezem 240/595 mm. Prostorovou tuhost oblouků zajišťují čtyři dřevěná lepená ztužidla s ocelovými táhly. Mostovka je na oblouky zavěšena po 4 metrech pomocí ocelových táhel průměru 24 mm. Konstrukce mostovky je tvořena soustavou příčníků, podélníků a doplněna o ocelové zavětrování. Staticky působí oblouky a mostovka samostatně. Reakce od oblouků jsou přenášeny přes ocelová ložiska do železobetonových opěr.

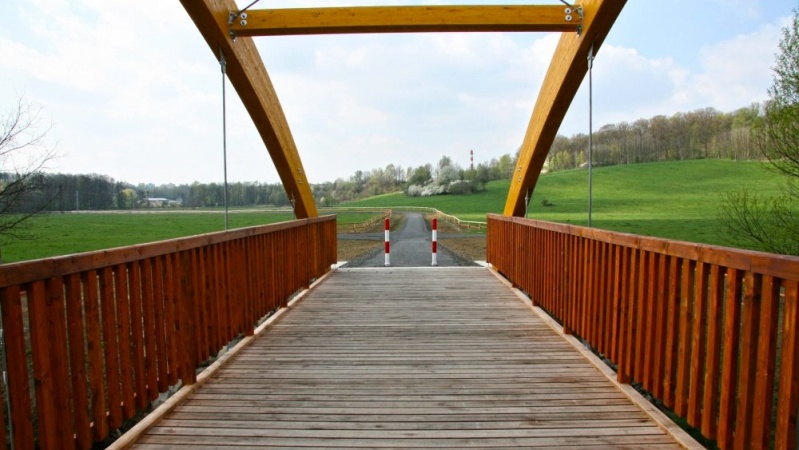

Hlavní nosníky (oblouky), příčníky a horní ztužidla jsou zhotoveny z lepeného lamelového dřeva třídy jaskosti GL 24h s tloušťkou lamel pro třetí třídu vlhkosti. Podélníky mostovky, spodní ztužidla a zábradlí jsou vyrobeny z hoblovaného řeziva třídy C24 (dříve označované jako S10). Vlastní mostovka je dubová.

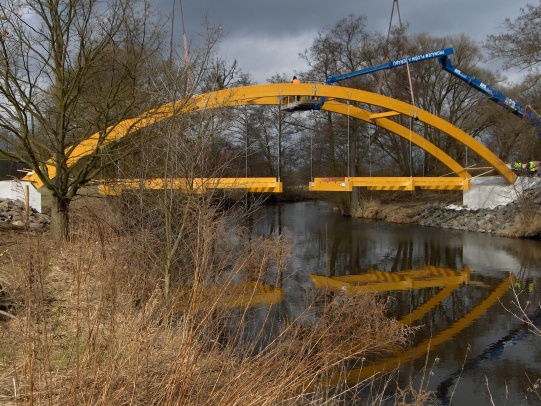

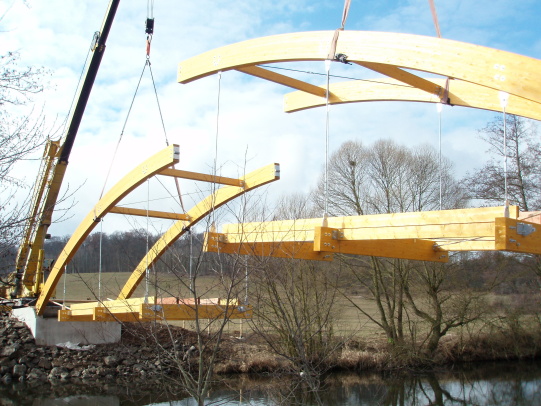

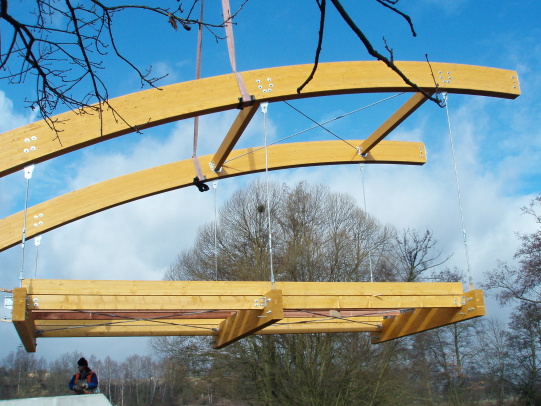

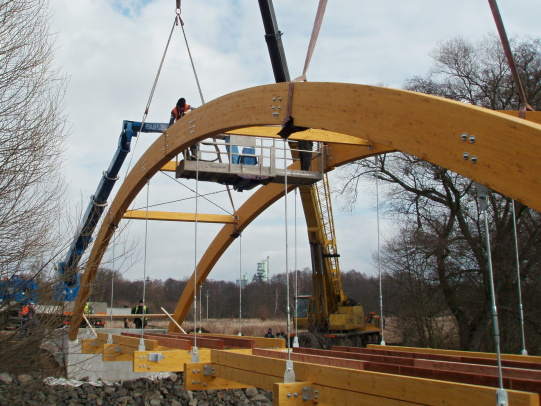

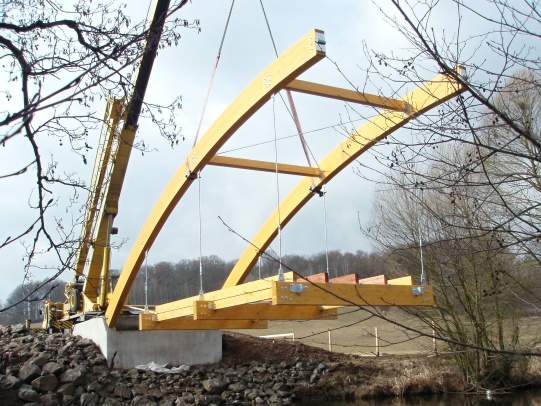

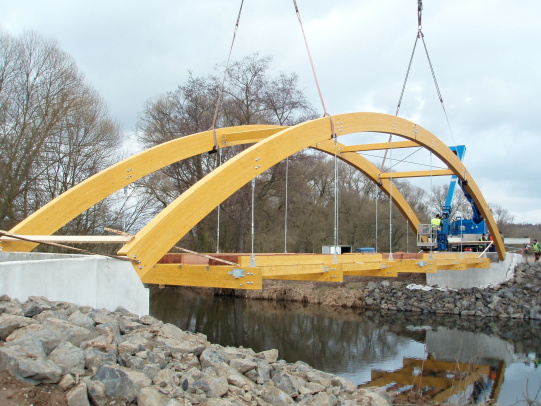

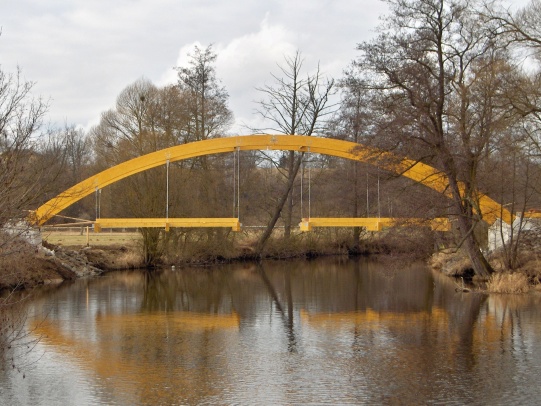

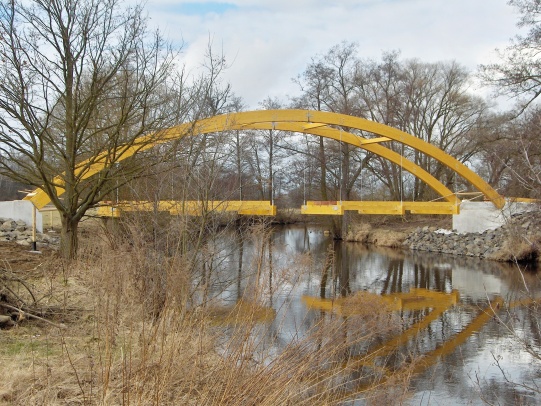

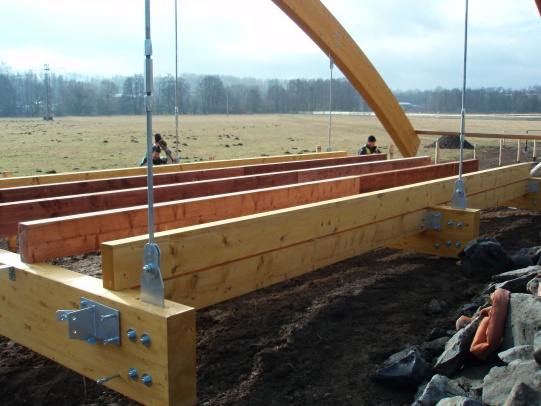

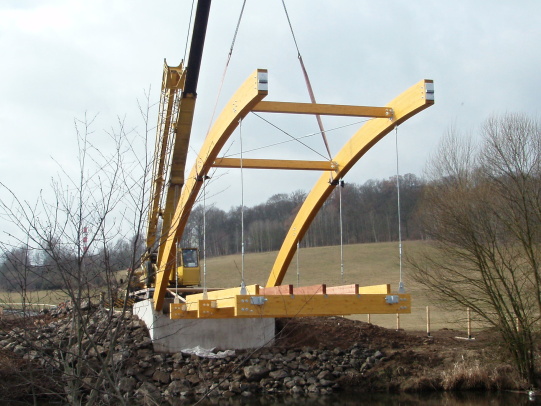

  • Fotogalerie montáže lávky :

Termín realizace : únor - březen 2014
