Kulturní dům Trhové Sviny

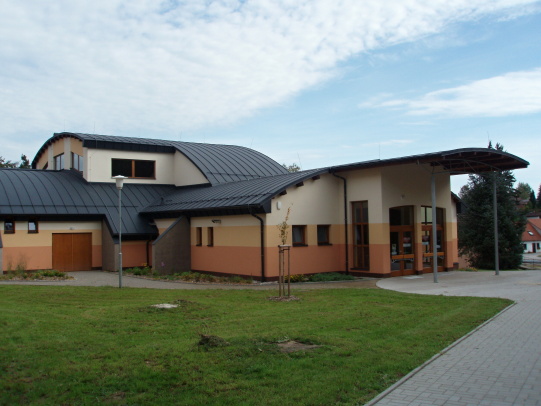

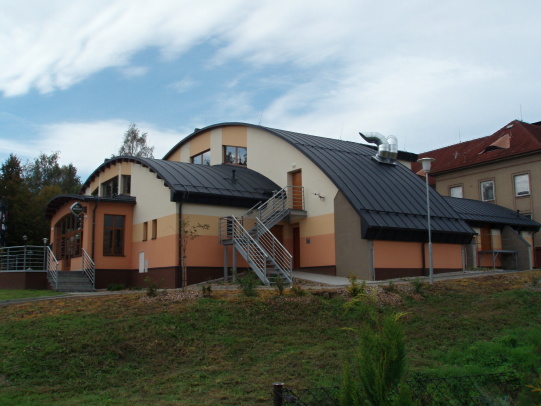

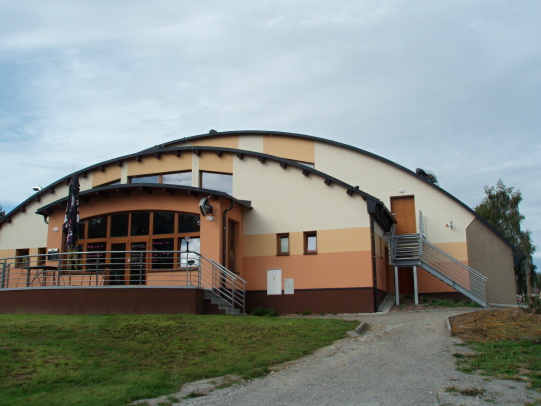

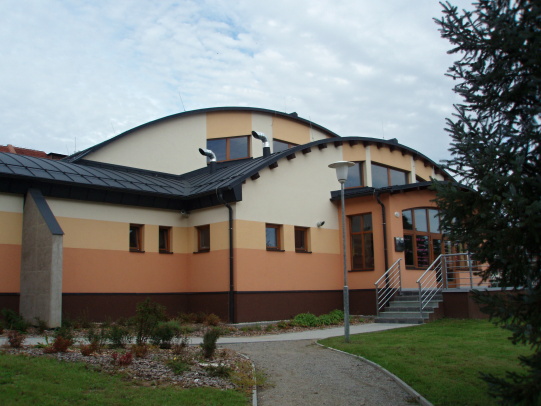

Dřevěná nosná konstrukce přístavby kulturního domu v Trhových Svinech má půdorysný tvar přibližně písmene „L“ s rozměry cca 34 ×42 m. Tvar střechy je poměrně členitý, je tvořen několika prolínajícími se válcovými plochami.

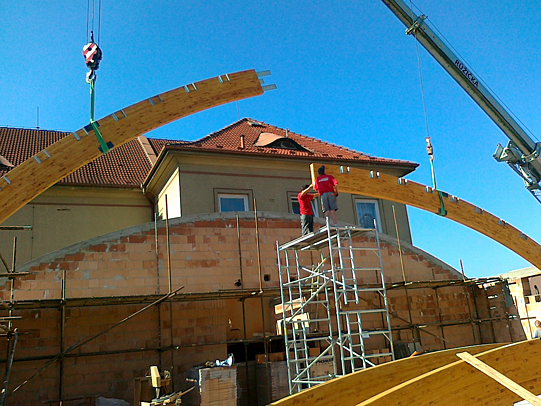

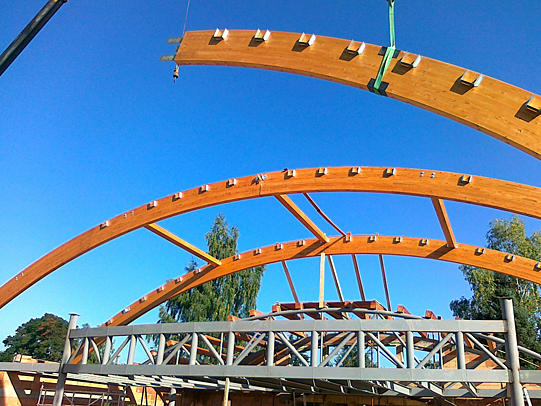

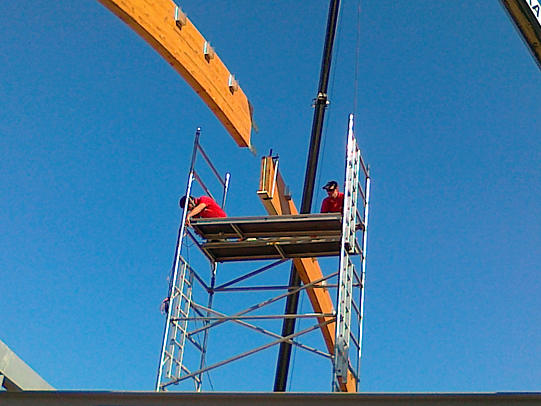

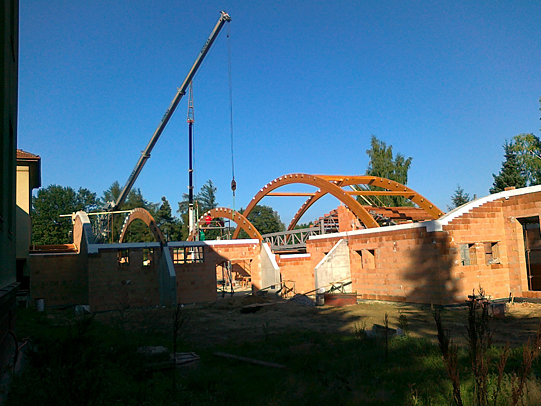

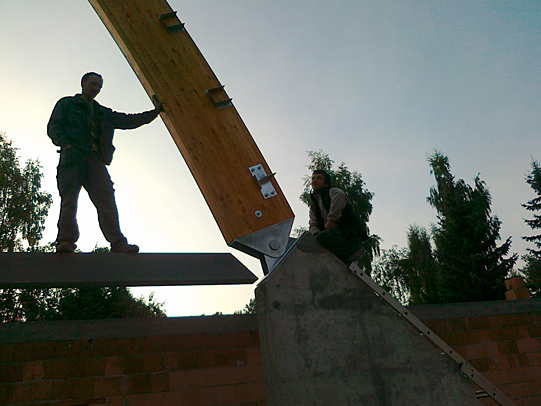

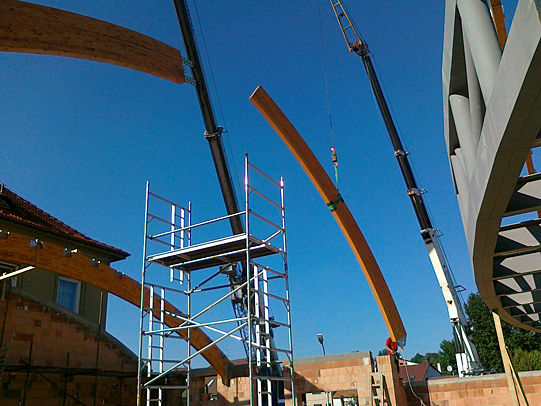

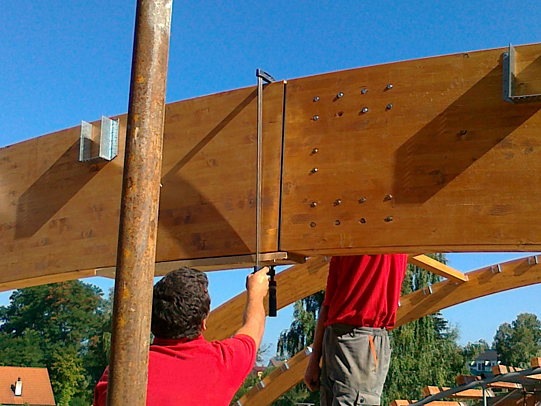

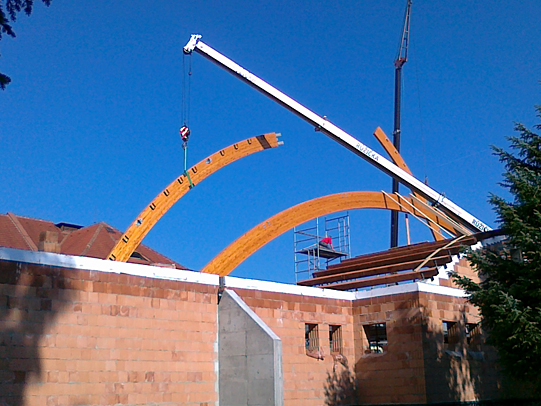

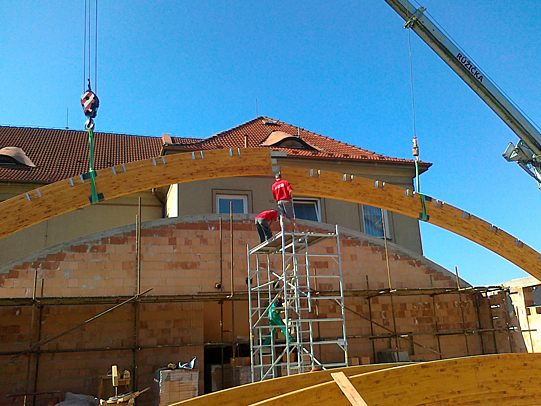

Hlavní nosná konstrukce je tvořena lepenými obloukovými dřevěnými vazníky třídy GL 24h. Ty působí jako dvoukloubové s montážním spojem ve vrcholu. Celkem se jedná o dva oblouky s profilem na rozpětí 25,8 m, dva oblouky s profilem na rozpětí 18,5 m a jeden oblouk bez montážního spoje s profilem na rozpětí 13 m. Lepené dřevo obloukového provedení je kotveno do železobetonových pilířů pomocí ocelových přípravků na předem zabetonované šrouby. Střešní plášť je vynášen vlašskými krokvemi, které jsou ve většině případů zapuštěny celou svou výškou mezi oblouky. U nejmenšího oblouku jsou kladeny shora na horní hranu. Kotvení oblouků na pilířích, vrcholový spoj a další přípoje jsou provedeny pomocí ocelových přípravků a spojovacích prostředků kolíkového typu. Přípoje krokví a výměn je provedeno pomocí ocelových spojovacích prostředků z tenkého pozinkovaného plechu, hřebíků, vrutů a v případě kotvení k betonu také pomocí chemických kotev.

Dřevěná konstrukce, myšleno jak lepené tak i řezané dřevo je impregnována vhodnými impregnačním prostředkem pro dané použití a předpokládané prostředí. Všechny viditelné části dřevěné konstrukce jsou hoblovány a natřeny lazurovacím lakem Remmers. V interiéru jsou v odstínu Pinie, venkovní dřevěné prvky jsou v odstínu Teak.

Ocelové prvky, které nebudou vidět v interiéru jsou ošetřeny žárovým zinkem, spojovací materiál je rovněž zinkován. Viditelné části kování a spojovací prostředky jsou opatřeny zinkováním v barvě žlutého chromátu, dle požadavku investora.

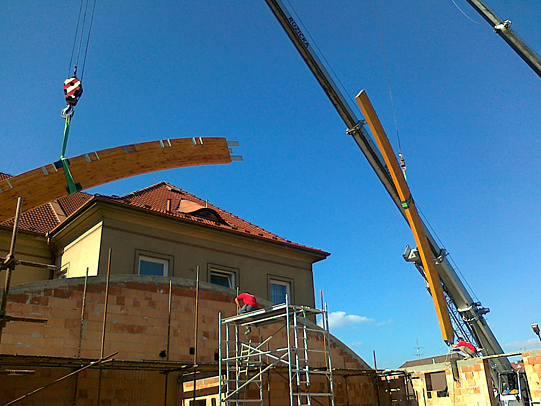

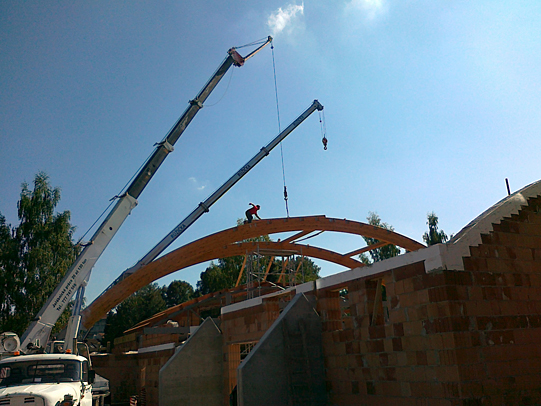

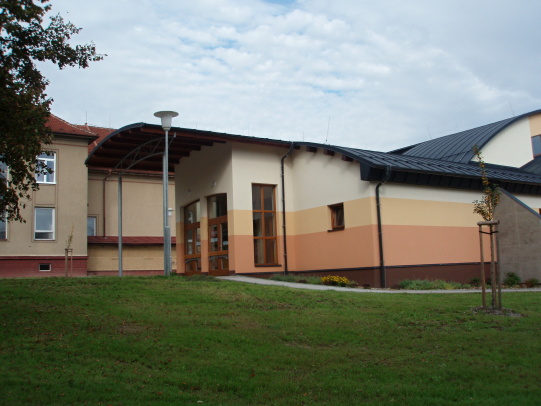

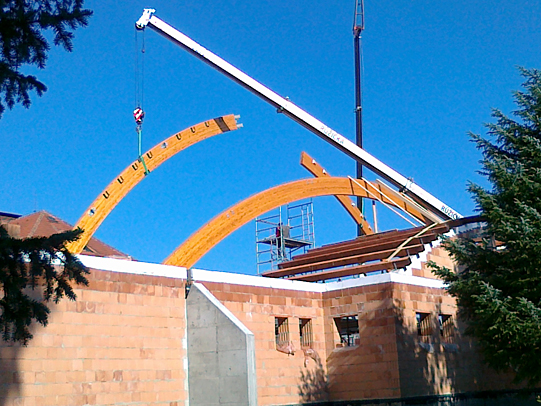

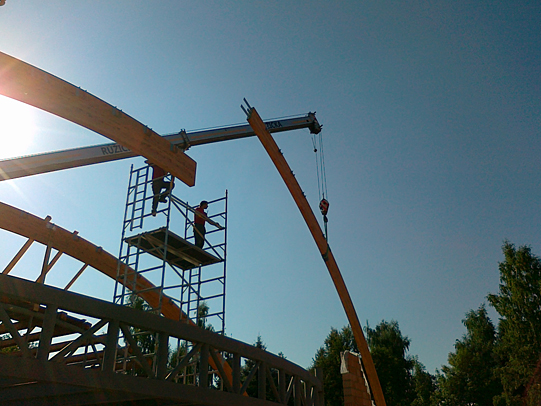

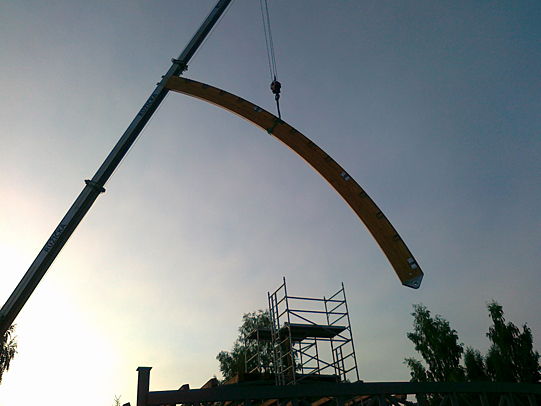

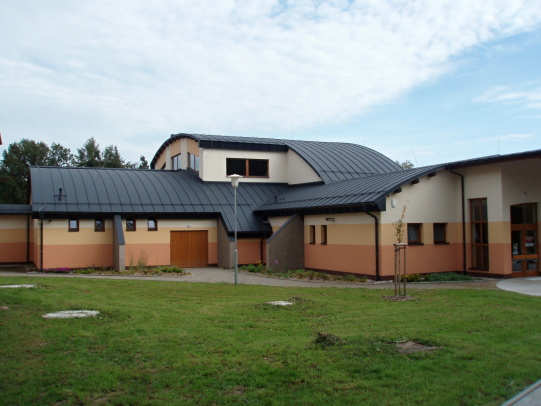

  • Fotogalerie realizace stavby :


Termín realizace : září 2011
