Tribuna stadionu v Chlumci nad Cidlinou

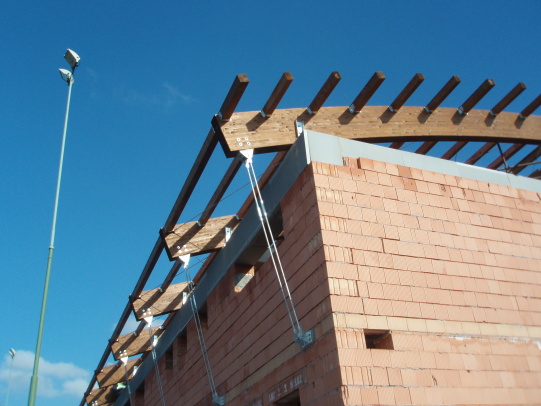

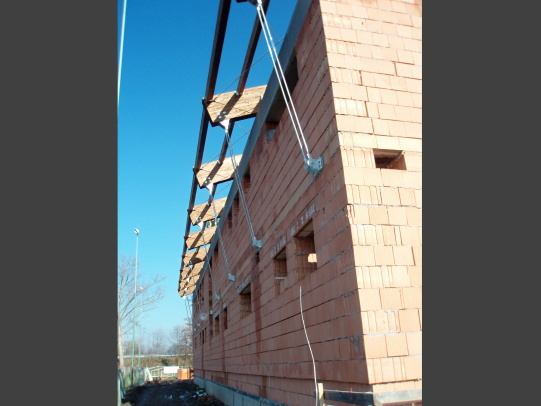

Objekt fotbalové tribuny, který je postaven na místě původních dřevěných kabin a tribuny, je dvoupatrový. Je zastřešen obloukovou konstrukcí z lepených dřevěných vazníků. Konce vazníků v severozápadním průčelí jsou staženy táhly, které se budou výrazně výtvarně uplatňovat při pohledu od příjezdu k areálu. Tribuna bude otevřená, částečně krytá přesahující konstrukcí lepených vazníků. Obloukové vazníky jsou uloženy v osových vzdálenostech á 4 m a jsou uloženy přes ocelové kotevní prvky do železobetonových věnců obvodového zdiva.

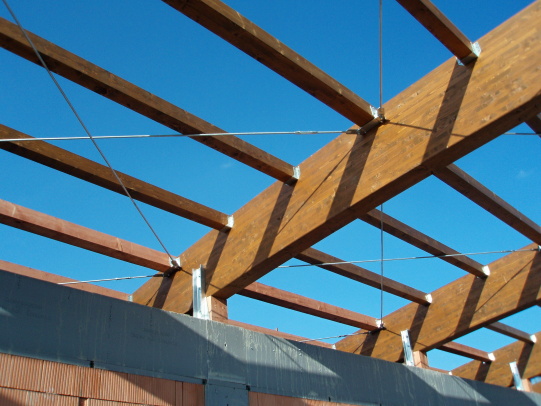

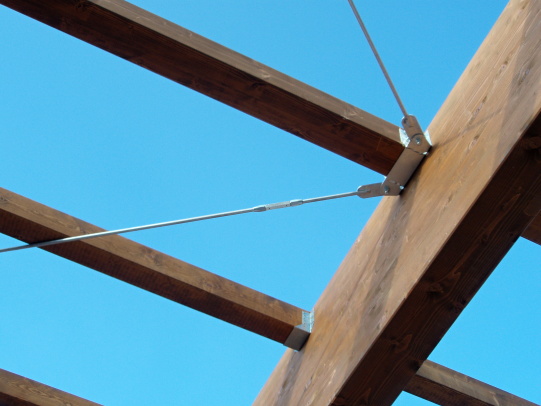

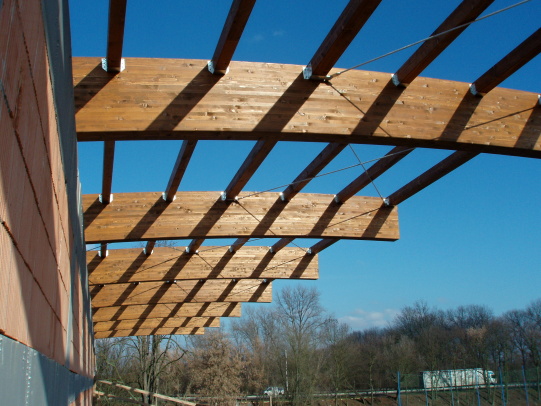

Mezi vazníky jsou vloženy dřevěné vaznice, které nesou souvrství střešního pláště. Tuhost konstrukce v rovině střešního pláště zajišťují táhla z kruhové oceli.
-

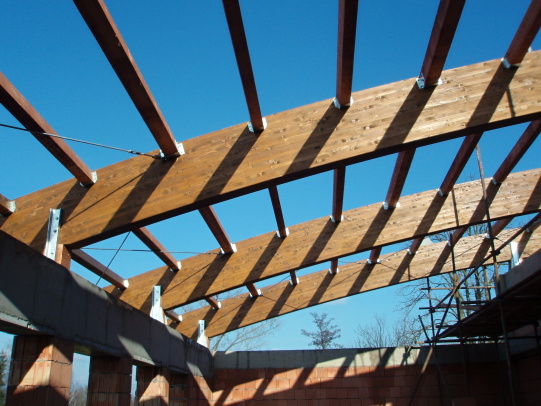

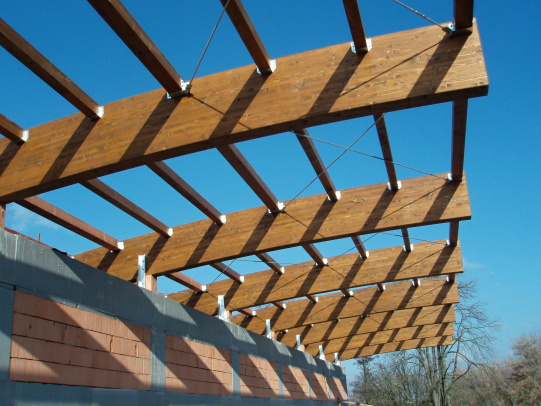

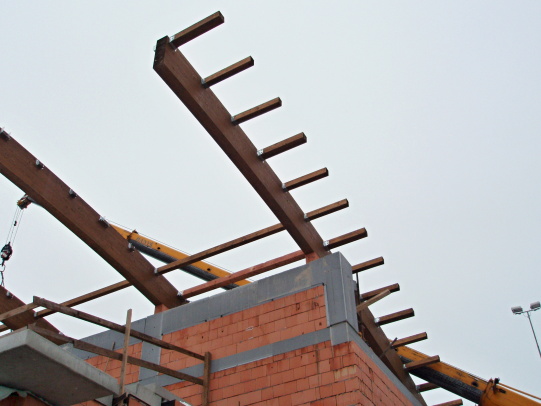

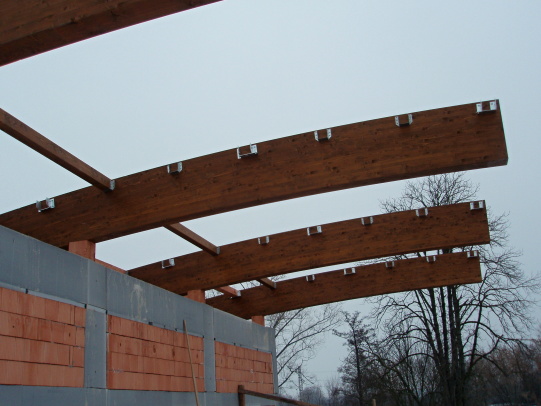

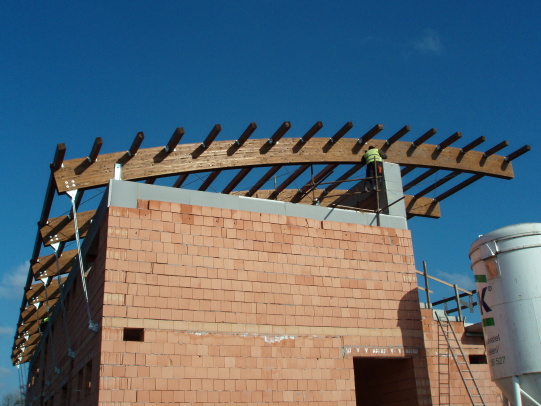

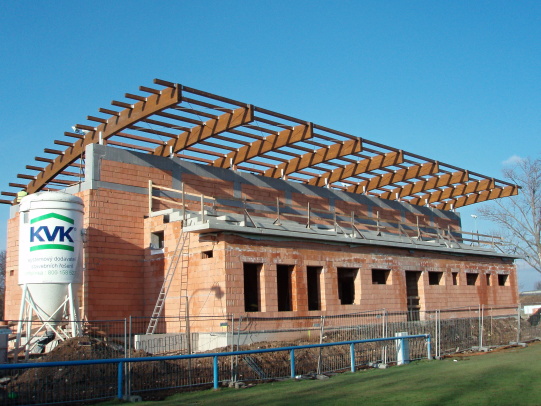

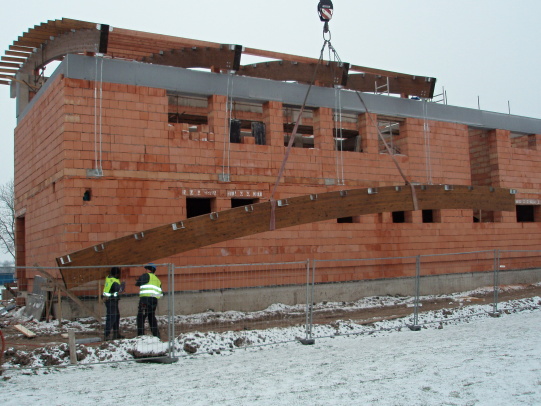

Fotogalerie montáže konstrukcí :
